«Максимус» с двумя основными и двумя резервными линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при параллельной установке регуляторов с узлом учета

Главная страница / Оборудование / Газорегуляторные пункты и установки / Эксклюзивная продукция / Пункт редуцирования газа «Максимус»

Модель 500 1500 8000 20000
Применяемые регуляторы давления газа Madas серии RG/2MB Pietro Fiorentini Dival DN25 или аналоги Madas DN50 GasTeh 122BV DN50 GasTeh серии 127-139BV DN50 или аналоги Madas DN80-100 или аналоги Pietro Fiorentini Reval182 GasTeh серии 127-139BV DN50-80 или аналоги

Стандартное У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.

Технические характеристики

Наименование регулятора А, мм B, мм C, мм D, мм Ду (вход/ выход) Рвх, МПа Рвых, МПа Мах. расход, м³/ч Масса, кг
исп. в шкафу исп. на раме
122BV/129BV DN50 4000 1200 1700 700 50/100 1,2 0,001–0,4 1200/4400 2100 1950
135BV/135BV DN50 4200 1300 1700 800 50/150 2,5 0,002–0,8 14550/14550 2100 1950
135BV/135BV DN80 5000 1500 2500 850 80/200 2,5 0,002–0,8 41200/41200 2400 2250
135BV/135BV DN100 5200 1500 2500 850 100/200 2,5 0,002–0,8 63800/63800 3000 2850
RG-2MB/RG-2MB DN50 4000 1200 1700 700 50/100 0,6 0,001–0,080 1300/1300 2100 1950
RG-2MB/RG-2MB DN80 4200 1300 1700 700 80/100 0,6 0,001–0,080 3600/3600 2400 2250
RG-2MB/RG-2MB DN100 4400 1300 1800 750 100/150 0,6 0,001–0,080 4500/4500 3000 2850
Dival500/Dival500 DN40 3800 1200 1700 700 50/100 2 0,0015–0,25 450/450 2000 1850
Dival600/Dival600 DN50 4200 1350 1800 750 50/150 2 0,0012–0,42 4800/4800 2100 1950
Norval/Norval DN50 4200 1350 1800 750 50/150 2 0,0007–0,44 7720/7720 2100 1950
Norval/Norval DN80 5000 1500 2500 850 80/200 2 0,0007–0,44 19250/19250 2400 2250
Norval/Norval DN100 5200 1500 2500 850 100/200 2 0,0007–0,44 28900/28900 3000 2850
Reval182/Reval182 DN50 4200 1350 1700 800 50/150 2 0,0007–1,2 12600/12600 2100 1950
Reval182/Reval182 DN80 5000 1500 2500 850 80/200 2 0,0007–1,2 28000/28000 2400 2250
Reval182/Reval182 DN100 5200 1500 2500 850 100/200 2 0,0007–1,2 43800/43800 3000 2850

Устройство и принцип работы

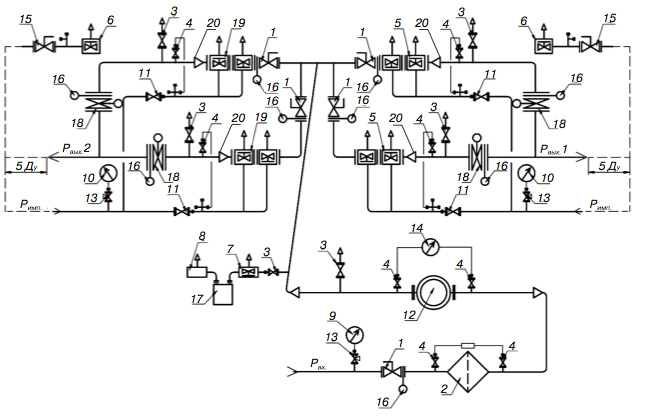

Схема пневматическая функциональная:
1, 18 — кран шаровой (дисковый затвор); 2 — фильтр газовый ФГ с ИПД; 3, 4, 11, 15 — кран шаровой; 5, 19 — регулятор давления газа; 6 — клапан предохранительный сбросной; 7 — регулятор давления газа на отопление; 8 — газогорелочное устройство; 9 — входной манометр; 10 — выходной манометр; 12 — счетчик газа; 13 — кран под манометр; 14 — дифманометр; 16 — поворотная заглушка; 17 — счетчик газа; 20 — глушитель шума

Наименование регулятора А, мм B, мм C, мм D, мм Ду (вход/выход) Рвх, МПа Рвых, МПа Мах. расход, (м³/ч) Масса, кг
122BV/129BV DN50 4300 2100 2700 650 50/100 1,2 0,001–0,4 1200/4400 2800
135BV/135BV DN50 4500 2300 2700 650 50/150 2,5 0,002–0,8 14550/14550 3100
135BV/135BV DN80 5400 2400 2700 650 80/200 2,5 0,002–0,8 41200/41200 3900
135BV/135BV DN100 5600 2400 2700 650 100/200 2,5 0,002–0,8 63800/63800 4000
RG-2MB/RG-2MB DN50 4300 2100 2700 650 50/100 0,6 0,001–0,080 1300/1300 2800
RG-2MB/RG-2MB DN80 4600 2400 2700 650 80/100 0,6 0,001–0,080 3600/3600 2900
RG-2MB/RG-2MB DN100 4700 2500 2700 650 100/150 0,6 0,001–0,080 4500/4500 3000
Dival500/Dival500 DN40 4100 2100 2700 650 50/100 2 0,0015–0,25 450/450 2500
Dival600/Dival600 DN50 4500 2400 2700 650 50/150 2 0,0012–0,42 4800/4800 3000
Norval/Norval DN50 4500 2400 2700 650 50/150 2 0,0007–0,44 7720/7720 3000
Norval/Norval DN80 5400 2400 2700 650 80/200 2 0,0007–0,44 19250/19250 3900
Norval/Norval DN100 5600 2400 2700 650 100/200 2 0,0007–0,44 28900/28900 4220
Reval182/Reval182 DN50 4500 2400 2700 650 50/150 2 0,0007–1,6 12600/12600 3100
Reval182/Reval182 DN80 5400 2400 2700 650 80/200 2 0,0007–1,6 28000/28000 3900
Reval182/Reval182 DN100 5600 2400 2700 650 100/200 2 0,0007–1,6 43800/43800 4000

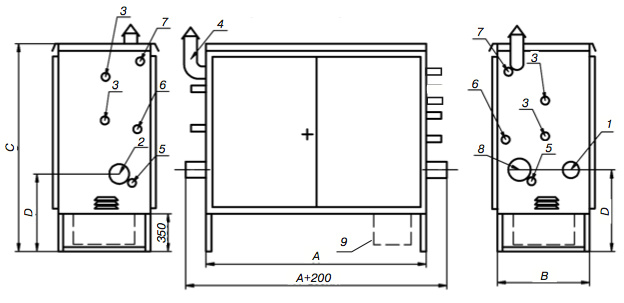

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу:
1 — Рвх; 2 — Рвых 1; 3 — продувочный патрубок; 4 — дымоход; 5 — подвод импульса к регулятору; 6 — вход ПСК; 7 — выход ПСК; 8 — Рвых 2; 9 — обогреватель газовый

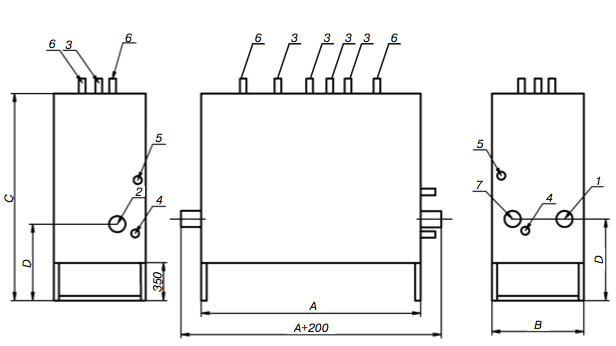

Габаритный чертеж пункта редуцирования газа, исполнение на раме:
1 — Рвх; 2 — Рвых1; 3 — продувочный патрубок; 4 — подвод импульса к регулятору; 5 — вход ПСК; 6 — выход ПСК; 7 — Рвых 2

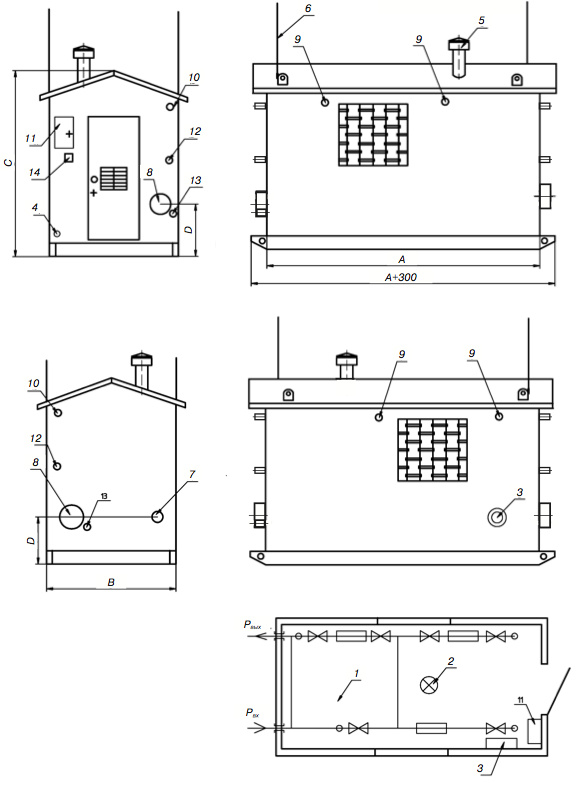

Габаритный чертеж пункта редуцирования газа исполнение в блоке:
1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Рвх; 8 — Рвых; 9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса; 14 — выключатель
