«Максимус» с двумя основными и двумя резервными линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при параллельной установке регуляторов

Главная страница / Оборудование / Газорегуляторные пункты и установки / Эксклюзивная продукция / Пункт редуцирования газа «Максимус»

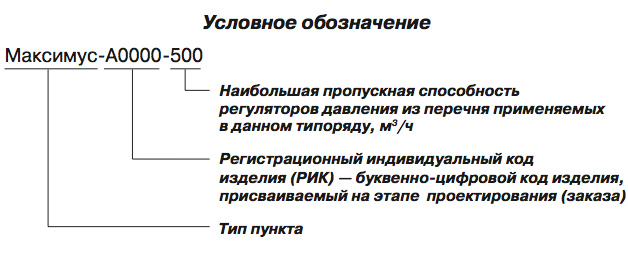

Модель 500 1500 8000 20000
Применяемые регуляторы давления газа Madas серии RG/2MB Pietro Fiorentini Dival DN25 или аналоги Madas DN50
GasTeh 122BV DN50
GasTeh серии 127-139BV DN50
или аналоги
Madas DN80-100 или аналоги Pietro Fiorentini Reval182 GasTeh серии 127-139BV DN50-80 или аналоги

Стандартное У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.

Технические характеристики

Наименование регулятора А, мм B, мм C, мм D, мм Ду (вход/выход) Рвх, МПа Рвых, МПа Мах. расход, м³/ч Масса, кг
исп. в шкафу исп. на раме
Madas RG/2MB DN50 3800 900 1450 600/1100 50/100 0,6 0,001–0,08 1275 2000 1900
Madas RG/2MB DN80 4500 1100 1550 650/1250 80/150 0,6 0,0013–0,02 3400 2500 2300
Madas RG/2MB DN100 5600 1250 1950 700/1600 100/200 0,6 0,0013–0,02 4250 3000 2800
Dival 500 DN25 2600 750 1300 600/1000 25/65 0,6 0,0015–0,3 425 1000 900
Dival 600 DN50 3800 900 1450 600/1100 50/100 1,2 0,001–0,44 4540 2000 1900
Reval182 DN50 5600 1250 2100 750/1700 50/200 1,2(2,0) 0,001–1,2 12900 2000 1900
122BV DN50 3800 900 1450 600/1100 50/100 1,2 0,001–0,05 1300 2000 1900
127BV DN50 4500 1100 1550 650/1250 50/150 1,2 0,001–0,4 6000 2000 1900
127BV DN80 5600 1250 1950 700/1600 80/200 1,2 0,001–0,4 15050 2500 2300
135BV DN50 4500 1100 1550 650/1250 50/150 1,2(2,5) 0,002–0,8 7100 2000 1900
135BV DN80 7000 1450 2200 750/1800 80/250 1,2(2,5) 0,002–0,8 20100 2500 2300
139BV DN50 4500 1100 1550 650/1250 50/150 2,5 0,002–1,2 8300 2000 1900
139BV DN80 5600 1250 1950 700/1600 80/200 2,5 0,002–1,2 16300 2500 2300

Устройство и принцип работы

Схема пневматическая функциональная: 1 — кран шаровой (дисковый затвор); 2 — фильтр газовый ФГ с индикатором ИПД; 3 — кран шаровой Ду20; 4 — кран под манометр; 5 — регулятор давления газа; 6 — затвор дисковый с мех. приводом; 7 — входной манометр; 8 — выходной манометр; 9 — кран шаровой; 10 — клапан предохранительный сбросной; 11 — регулятор давления газа на отопление; 12 — газогорелочное устройство; 13 — поворотная заглушка; 14 — счетчик газа

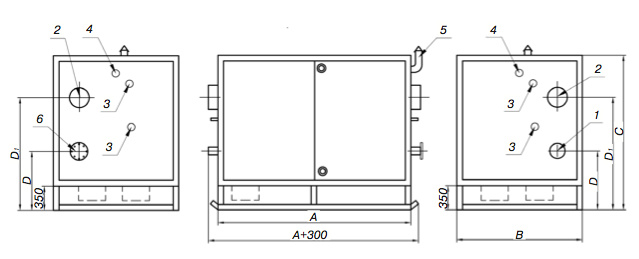

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу: 1 — Рвх; 2 — Рвых; 3 — продувочный патрубок; 4 — выход ПСК; 5 — дымоход; 6 — заглушка

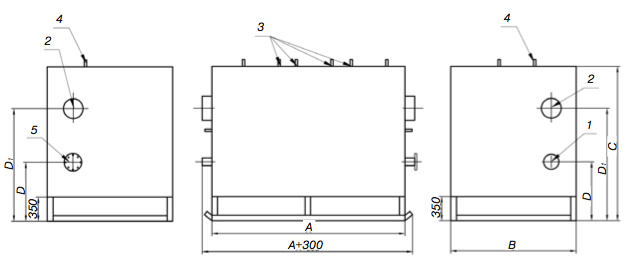

Габаритный чертеж пункта редуцирования газа, исполнение на раме: 1 — Рвх; 2 — Рвых; 3 — продувочный патрубок; 4 — выход ПСК; 5 — заглушка

Наименование регулятора А, мм B, мм C, мм D/D1, мм Ду (вход/ выход) Р вх, МПа Р вых, МПа Мах. расход, м³/ч Масса, кг
Madas RG/2MB DN50 5000 1800 2500 650/1150 50/100 0,6 0,001–0,08 1275 3500
Madas RG/2MB DN80 5600 2100 2500 650/1250 80/150 0,6 0,0013–0,02 3400 4000
Madas RG/2MB DN100 6800 2400 2500 650/1550 100/200 0,6 0,0013–0,02 4250 4500
Dival 500 DN25 3600 1800 2500 650/1050 25/65 0,6 0,0015–0,3 425 2500
Dival 600 DN50 5000 1800 2500 650/1150 50/100 1,2 0,001–0,44 4540 3500
Reval182 DN50 6800 2400 2500 650/1550 50/200 1,2(2,0) 0,001–1,2 12900 3500
122BV DN50 5000 1800 2500 650/1150 50/100 1,2 0,001–0,05 1300 3500
127BV DN50 5600 2100 2500 650/1250 50/150 1,2 0,001–0,4 6000 3500
127BV DN80 6800 2400 2500 650/1550 80/200 1,2 0,001–0,4 15050 4000
135BV DN50 5600 2100 2500 650/1250 50/150 1,2(2,5) 0,002–0,8 7100 3500
135BV DN80 8200 2600 2500 650/1700 80/250 1,2(2,5) 0,002–0,8 20100 4000
139BV DN50 5600 2100 2500 650/1250 50/150 2,5 0,002–1,2 8300 3500
139BV DN80 6800 2400 2500 650/1550 80/200 2,5 0,002–1,2 16300 4000

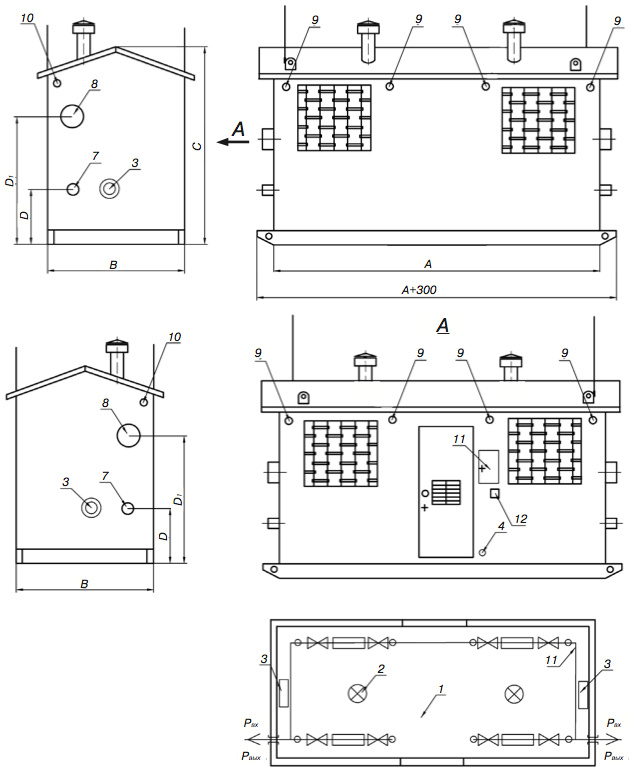

Габаритный чертеж пункта редуцирования газа, исполнение в блоке: 1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Рвх; 8 — Рвых; 9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — выключатель
