«Оптимус» с двумя основными и двумя резервными линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при параллельной установке регуляторов

Главная страница / Оборудование / Газорегуляторные пункты и установки / Эксклюзивная продукция / Пункт редуцирования газа «Оптимус»

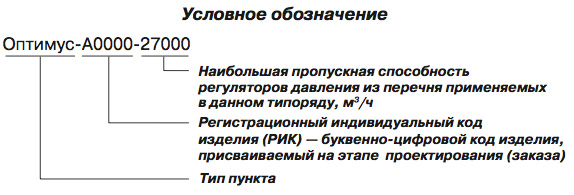

Модель 7000 27000
Применяемые регуляторы давления газа РДГ-50 РДБК-50 РДП-50 РДГ-П50 и аналоги РДГ-80 РДБК-100 РДП-100 и аналоги

Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.

Технические характеристики

Наименование регулятора А, мм B, мм C, мм D, мм Ду (вход/выход) Рвх, МПа Рвых, МПа Мах. расход, м³/ч Масса, кг
исп. в шкафу исп. на раме
РДНК–32 1700 1200 1600 600 50/50 0,6 0,002–0,0025 105 190 160
РДУ-32 1700 1200 1600 600 50/50 1,2 0,001–0,005 300 190 160
РДНК 1700 1200 1600 600 50/50 1,2 (0,6) 0,002–0,005 850 190 160
РДСК 1700 1200 1600 600 50/50 1,2 0,01–,3 1020 190 160
РДП-50 2100 1300 1700 650 50/50 1,2 0,0015–0,6 6400 1000 950
РДБК-50 2100 1300 1700 650 50/50 1,2 0,001–0,6 5530 1000 950
РДГ-50 2000 1300 1700 650 50/50 1,2 0,0015–0,6 6040 950 900
РДП-100 2900 1450 1800 700 100/100 1,2 0,0015–0,6 26350 1600 1500
РДБК-100 2900 1450 1800 700 100/100 1,2 0,001–0,6 21150 1600 1500
РДГ-80 2700 1400 1800 700 80/80 1,2 0,0015–0,6 12400 1500 1400

Устройство и принцип работы

Схема пневматическая функциональная:
1 — фильтр газа с ИПД; 2 — регулятор давления газа; 3, 7, 9 — запорная арматура; 4 — кран трехходовой; 5 — выходной манометр; 6 — входной манометр; 8, 15 — кран шаровой (дисковый затвор); 10 — клапан предохранительный сбросной; 11 — заглушка поворотная; 12 — регулятор давления газа на отопление; 13 — газогорелочное устройство;14 — регулятор давления; 16 — счетчик газа

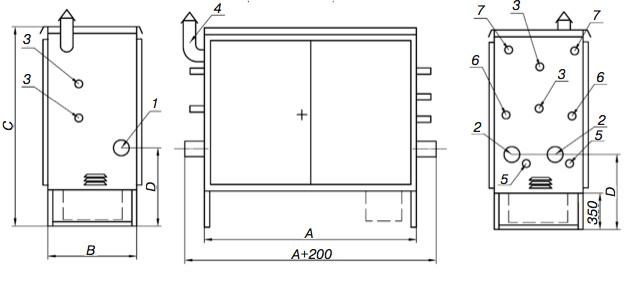

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу:
1 — Рвх;2 — Рвых; 2  — продувочный патрубок; 5  — дымоход; 5 — подвод импульса к регулятору; 6 — вход ПСК; 7 — выход ПСК

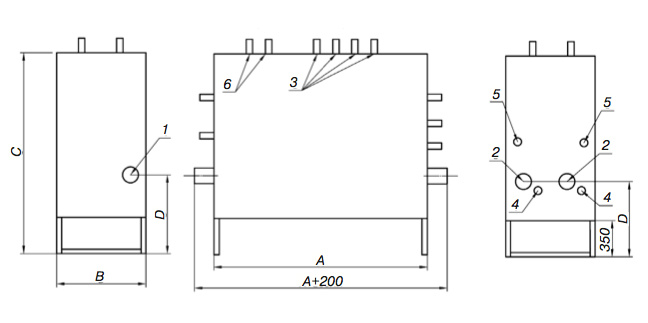

Габаритный чертеж пункта редуцирования газа, исполнение на раме:
1 — Рвх; 2 — Рвых; 3 — продувочный патрубок; 4 — подвод импульса к регулятору; 5 — вход ПСК; 6 — выход ПСК

Наименование регулятора А, мм B, мм C, мм D, мм Ду (вход/выход) Рвх, МПа Рвых, МПа Мах. расход, м³/ч Масса, кг
РДНК-32 2300 2100 2500 650 50/50 0,6 0,002–0,0025 105 2400
РДУ-32 2300 2100 2500 650 50/50 1,2 0,001–0,005 300 2400
РДНК 2300 2100 2500 650 50/50 1,2(0,6) 0,002–0,005 850 2400
РДСК 2300 2100 2500 650 50/50 1,2 0,01–0,3 1020 2400
РДП-50 2500 2300 2500 650 50/50 1,2 0,0015–0,6 6400 2500
РДБК-50 2500 2300 2500 650 50/50 1,2 0,001–0,6 5530 2800
РДГ-50 2500 2300 2500 650 50/50 1,2 0,0015–0,6 6040 2800
РДП-100 3500 2400 2500 650 100/100 1,2 0,0015–0,6 26350 3600
РДБК-100 3500 2400 2500 650 100/100 1,2 0,001–0,6 21150 3600
РДГ-80 3500 2400 2500 650 80/80 1,2 0,0015–0,6 12400 3400

Габаритный чертеж пункта редуцирования газа, исполнение в блоке:
1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 12 5 — дефлектор; 6 — молниеотвод; 7 — Рвых 1; 8 — Рвых2; 9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса к регулятору;14 — Рвх
