Каталог промышленного газового оборудования

«Оптимус» с основной и резервной линиями редуцирования с узлом учета расхода газа

Главная страница / Оборудование / Газорегуляторные пункты и установки / Эксклюзивная продукция / Пункт редуцирования газа «Оптимус»

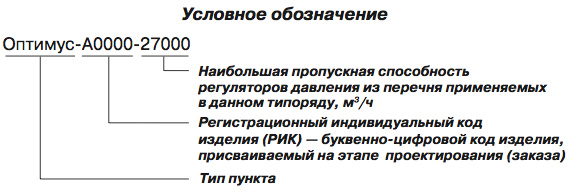

Модель 300 1000 7000 27000
Применяемые регуляторы давления газа РДНК-32 РДУ-32 РДНК-400 РДНК-1000 РДК-50 РДНК-У РДНК-50 РДСК-50 РДГ-50 РДБК-50 РДП-50 РДГ-П50 РДГ-80 РДБК-100 РДП-100

Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.

Технические характеристики

Наименование регулятора А, мм B, мм C, мм D, мм Ду (вход/выход) Рвх, МПа Рвых, МПа Мах. расход, м³/ч Масса, кг
исп. в шкафу исп. на раме
РДНК-32 1700 1100 1550 600 50/50 1,2 (0,6) 0,002–0,0025 105 210 180
РДУ-32 1700 1100 1550 600 50/50 1,2 (0,6) 0,001–0,005 300 210 180
РДНК 1700 1100 1550 600 50/50 1,2 (0,6) 0,002–0,005 850 210 180
РДСК 1700 1100 1550 600 50/50 1,2 0,01–,3 1020 210 180
РДП-50 1700 1200 1600 700 50/50 1,2 0,0015–0,6 6400 510 430
РДБК-50 1700 1200 1600 700 50/50 1,2 0,001–0,6 5530 510 430
РДГ-50 1700 1200 1600 700 50/50 1,2 0,0015–0,6 6040 510 430
РДП-100 2200 1350 2250 750 100/100 1,2 0,0015–0,6 26350 740 670
РДБК-100 2200 1350 2250 750 100/100 1,2 0,001–0,6 21150 740 670
РДГ-80 2200 1350 2250 750 80/80 1,2 0,0015–0,6 12400 700 640

Устройство и принцип работы

Схема пневматическая функциональная:
1, 19 — кран шаровой (дисковый затвор); 2 — фильтр газовый ФГ с индикатором ИПД; 3 — кран шаровой Ду20; 4 — кран шаровой Ду15; 5 — регулятор давления газа; 6 — клапан предохранительный сбросной; 7 — регулятор давления газа для отопления; 8 — газогорелочное устройство; 9 — входной манометр; 10 — выходной манометр; 12 — счетчик газа; 11, 15 — кран шаровой Ду25; 13 — кран под манометр; 14 — дифманометр; 16 — поворотная заглушка; 17 — счетчик газа; 18 — измерительный трубопровод

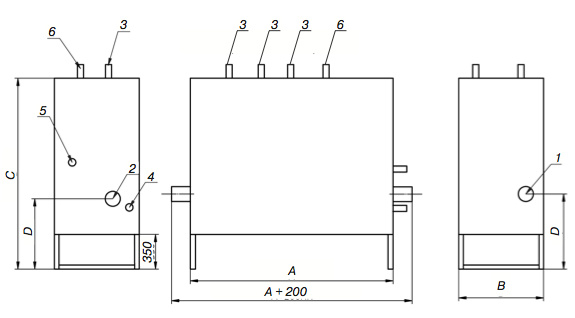

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу:
1 — Рвх; 2 — Рвых; 3 — продувочный патрубок; 4 — дымоход; 5 — подвод импульса к регулятору; 6 — вход ПСК; 7 — выход ПСК; 8 — обогреватель газовый

Габаритный чертеж пункта редуцирования газа, исполнение на раме:
1 — Рвх; 2 — Рвых; 3 — продувочный патрубок; 4 — подвод импульса к регулятору; 5 — вход ПСК; 6 — выход ПСК

Наименование регулятора А, мм B, мм C, мм D, мм Ду (вход/выход) Рвх, МПа Рвых, МПа Мах. расход, м³/ч Масса, кг
РДНК–32 1800 2100 2500 650 50/50 1,2(0,6) 0,002–0,0025 105 1800
РДУ-32 1800 2100 2500 650 50/50 1,2(0,6) 0,001–0,005 300 1800
РДНК 1800 2100 2500 650 50/50 1,2(0,6) 0,002–0,005 850 1800
РДСК 1800 2100 2500 650 50/50 1,2 0,01–0,3 1020 1800
РДП-50 1800 2100 2500 650 50/50 1,2 0,0015–0,6 6400 2200
РДБК-50 1800 2100 2500 650 50/50 1,2 0,001–0,6 5530 2200
РДГ-50 1800 2100 2500 650 50/50 1,2 0,0015–0,6 6040 2200
РДП-100 2300 2300 2500 650 100/100 1,2 0,0015–0,6 26350 2700
РДБК-100 2300 2300 2500 650 100/100 1,2 0,001–0,6 21150 2700
РДГ-80 2300 2300 2500 650 80/80 1,2 0,0015–0,6 12400 2600

Габаритный чертеж пункта редуцирования газа исполнение в блоке:
1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Рвх ; 8 — Рвых; 9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса; 14 — выключатель
