Краны шаровые КШ, КШИ

Каталог оборудования / Арматура трубопроводная промышленная / Краны

Краны шаровые КШ, КШИ

КШ, КШИ – серия шаровых кранов, предназначенных для установки на трубопроводах, транспортирующих природный или сжиженный углеводородный газ. Рабочее давление кранов КШ и КША— 1,6 МПа. Герметичность затвора — по классу А (по ГОСТ 9544-93). Диапазон температур рабочей и окружающей среды от −40 до +40 °С.

Технические характеристики

Присоединение резьбовое

Присоединение резьбовое:
1 — корпус; 2 — сфера; 3 — ось; 4 — уплотнение сферы; 5 — корпус уплотнения; 6 — ручка управления; 7 — гайка; 8 — уплотнительное кольцо.

Обозначение Ду, мм D, мм d, дюйм L, мм Масса, кг
КШ 15р 15 36 G½-A 65 0,9
КШ 20р 20 43 G¾-A 75 1,0
КШ 25р 25 60 G1-A 100 1,2
КШ 32р 32 68 G1¼-A 105 1,9
КШ 40р 40 76 G1½-A 110 2,4
КШ 50р 50 93 G2-A 130 3,9
Присоединение сварное

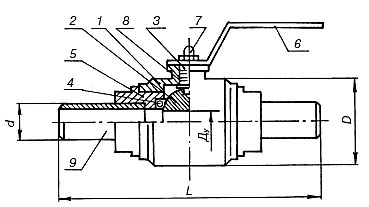

Присоединение сварное:
1 — корпус; 2 — сфера; 3 — ось; 4 — уплотнение сферы; 5 — корпус уплотнения; 6 — ручка управления; 7 — гайка; 8 — уплотнительное кольцо; 9 — патрубок

Обозначение Ду, мм D, мм d, мм L, мм Масса, кг
КШ 15с 15 36 20 80 1,0
КШ 20с 20 43 25 90 1,2
КШ 25с 25 60 33 290 1,6
КШ 32с 32 68 42,3 320 2,6
КШ 40с 40 76 48 350 3,3
КШ 50с 50 93 57 450 5,7
КШ 65с 65 119 76 500 11,0
КШ 80с 80 132 87 500 12,0
КШ 100с 100 159 108 500 14,0
КШ 125с 125 218 132 500 30,0
КШ 150с 150 244 158 500 66,0
КШ 200с 200 325 216 600 90,0
КШ 250/200с 250/200 325 216 600 93,0
Присоединение фланцевое

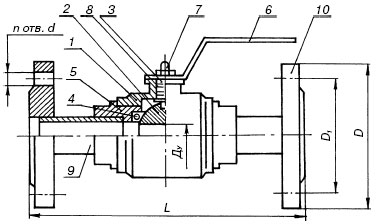

Присоединение фланцевое:
1 — корпус; 2 — сфера; 3 — ось; 4 — уплотнение сферы; 5 — корпус уплотнения; 6 — ручка управления; 7 — гайка; 8 — уплотнительное кольцо; 9 — патрубок; 10 — фланец

Обозначение Ду, мм D, мм D1, мм d/n, мм/n L, мм Масса, кг
КШ 25ф 25 115 85 14/4 173 3,4
КШ 32ф 32 135 100 18/4 180 5,0
КШ 40ф 40 145 110 18/4 200 6,7
КШ 50ф 50 160 125 18/4 203 8,8
КШ 65ф 65 180 145 18/4 222 14,0
КШ 80ф 80 195 150 18/8 241 16,0
КШ 100ф 100 215 180 18/8 230 19,0
КШ 125ф 125 245 210 18/8 381 36,0
КШ 150ф 150 280 240 22/8 394 76,0
КШ 200ф 200 335 295 22/12 502 101,0

Предприятия-изготовители

  1. «Мален», ЗАО
  2. «СПб Газарматура», ООО
