Заслонки дроссельные газовые с электроприводом для ГРП Ду 50, 65, 80, 100, 150, 200

Главная страница / Оборудование / Арматура трубопроводная промышленная / Устройства ограничения расхода

Заслонки дроссельные газовые с электроприводом для ГРП

Заслонки дроссельные газовые с электроприводом Ду 50, 65, 80, 100, 150, 200 предназначены для регулирования давления природного газа (по ГОСТ 5542) с температурой от −30 до +80 °С в системах газоснабжения. Рабочее давление — 0,6 МПа. Пропуск среды при закрытом положении — 0,5 % от максимального расхода. Присоединение к трубопроводу — фланцевое по ГОСТ 12815-80, PN 0,6 МПа, исп. 1. Установка на трубопроводе — в любом положении. Материал корпуса — сталь. Тип электропривода — МЭО-40/63-0,25У. Напряжение питания переменного тока — 220 Вт. Потребляемая мощность — 70 Вт Срок службы изделия — 30 лет.

Заслонки являются исполнительным органом автоматики регулирования расхода или давления газа и могут устанавливаться перед котлоагрегатом на газопроводе-отводе и на газопроводе перед газовой горелкой. Регулирование давления или расхода газа происходит за счет изменения сечения газопровода, которое обусловлено положением диска заслонки. Диск заслонки поворачивается на валу, выходной конец которого имеет сальниковое уплотнение, и соединен с исполнительным механизмом при помощи сочленения. В качестве электропривода на заслонке установлен исполнительный механизм типа МЭО-40/63-0,25У.

Технические характеристики

Ду, мм L, мм Масса, кг
50 80 17,9
65 100 21,8
80 100 25,7
100 100 31,3
150 130 44,2
200 130 52
Заслонки дроссельные газовые с электроприводом

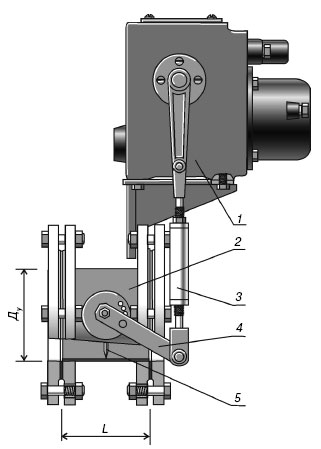

Заслонки дроссельные газовые с электроприводом Ду 50, 65, 80, 100, 150, 200:
1 — исполнительный механизм; 2 — корпус; 3 — тяга; 4 — рычаг; 5 — диск.

Предприятия-изготовители

  1. «Амакс-Газ», ЗАО

Цена на оборудование предоставляется по запросу.

Для получения консультации звоните нам 8-800-555-17-74.
