Турбинные счетчики газа

Информация / Устройства учета расхода газа

В турбинном счетчике газа (рис. 8.13) под воздействием потока газа колесо турбины приводится во вращение, число оборотов которого прямо пропорционально протекающему объему газа. Число оборотов турбины через понижающий редуктор и газонепроницаемую магнитную муфту передается на находящийся вне газовой полости счетный механизм, показывающий (по нарастающей) суммарный объем газа при рабочих условиях, прошедший через прибор.

Схема турбинного счетчика газа

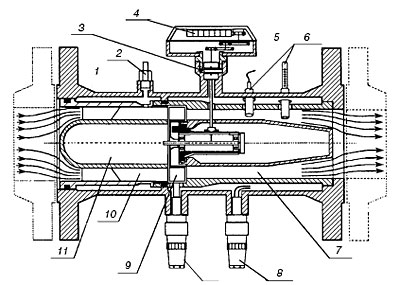

Рис. 8.13. Схема турбинного счетчика газа СГ:
1, 10 — измеряемое поперечное сечение; 2 — включение давления; 3 — магнитная муфта; 4 — счетный механизм; 5 — термоизмерительный зонд РТ-100; 6 — контрольный термометр; 7 — канал выхода; 8 — датчики импульсов; 9 — колесо турбины; 11 — вытесняющее тело.

На последнем зубчатом колесе редуктора закреплен постоянный магнит, а вблизи колеса — два геркона, частота замыкания контактов первого пропорциональна скорости вращения ротора турбины, т. е. скорости потока газа. При появлении мощного внешнего магнитного поля контакты второго геркона замыкаются, что используется для сигнализации о несанкционированном вмешательстве.

Конструктивно турбинные счетчики, выпускаемые в России, представляют собой отрезок трубы с фланцами, в проточной части которого последовательно по потоку расположен входной струевыпрямитель, узел турбины с валом и подшипниковыми опорами вращения и задняя опора. На корпусе счетчика установлен узел плунжерного масляного насоса, с помощью которого в зону подшипников по трубкам подается жидкое масло. На корпусе турбины предусмотрены места для установки датчиков аппаратуры (для измерения давления, температуры, импульсов).

По степени автоматизации процесса измерений и обработки результатов измерений турбинные счетчики выпускаются в следующих вариантах комплектации:

  • для раздельных измерений переменных контролируемых параметров с произвольно выбранными средствами обработки результатов измерений (счетными устройствами ручного действия, микрокалькуляторами и др.);
  • для полуавтоматических измерений переменных контролируемых параметров с вычислительными устройствами обработки результатов измерений и устройствами с ручным вводом значений условно-постоянных параметров или ручной коррекцией результатов измерений и вычислений;
  • для автоматических измерений всех контролируемых параметров с вычислительными устройствами обработки результатов измерений.
