Основные принципы выбора регуляторов

Главная страница / Информация / Регуляторы давления газа

Выбор регуляторов давления газа необходимо производить с учетом следующих факторов:

  • тип объекта регулирования;
  • максимальный и минимальный требуемый расход газа;
  • максимальное и минимальное входное давление;
  • максимальное и минимальное выходное давление;
  • точность регулирования (максимально допустимое отклонение регулируемого давления и время переходного процесса регулирования);
  • необходимость полной герметичности при закрытии регулятора;
  • акустические требования к работе регуляторов с высокими входными давлениями и большими расходами газа.

Основным требованием при подборе регулятора давления является обеспечение устойчивости его работы на всех возможных режимах, что проще всего добиться правильным выбором регулятора для того или иного объекта. Для тупикового газопровода (с отбором газа в конце газопровода) следует применять статические регуляторы прямого действия. В случае больших расходов газа — непрямого действия. Для кольцевых и разветвленных газовых сетей, учитывая их способность к самовыравниванию, в принципе можно использовать любые типы регуляторов, но так как эти сети имеют обычно большие расчетные расходы, то лучше применять астатические регуляторы непрямого действия (с пилотом). Эти регуляторы позволяют более точно поддерживать давление после себя.

Неравномерность регулирования у статических регуляторов давления прямого действия ±(0–20) %, статических непрямого действия (с пилотом) и астатических ±(5–10) %.

При подключении к сетям высокого давления, давление в которых имеет значительные колебания, а также учитывая практически существующие конструкции регуляторов, может оказаться, что одноступенчатое снижение давления не применимо. В этом случае следует либо выбирать двухступенчатый регулятор давления, либо применить двухступенчатое редуцирование, при котором первым регулятором давление снижается до промежуточного значения, а вторым — до необходимого с высокой точностью.

При  выборе регулятора давления необходимо учитывать явления, связанные с шумом работающего регулятора. Возникновение шумов вызвано газодинамическими колебательными процессами у дроссельных органов и стенок регуляторов. При совпадении частоты колебаний амплитуда колебаний клапана может резко возрасти, что приведет к износу и разрушению клапана, сильной вибрации регулятора. Наиболее эффективный метод снижения амплитуд колебаний — установка гасителя шума (перфорированного патрубка) сразу после редуцирования газа.

Пропускную способность регуляторов давления обычно определают по аналогии с истечением газа через суживающееся сопло или сопло постоянного сечения, считая процесс адиабатическим. При постоянном входном давлении Р1 скорость истечения и объемный расход растут с уменьшением противодавления (выходного давления) Р2 только до достижения отношения Р2/Р1 определенного для данного газа значения, которое называют критическим (Р2 и Р1 — абсолютные давления).

Для природного газа с показателем адиабаты К=1,31 критическое отношение можно принимать равным 0,5. То есть в регуляторе давления, который поддерживает низкое давление 2000 Па (200 мм вод. ст.), при входном избыточном давлении в 0,1 МПа и более наступает критический режим истечения газа. При этом скорость газа, проходящего через седло, постоянна и равна скорости звука в данном газе, достигнутой при критическом отношении давлений.

Объемный расход газа при рабочих условиях остается неизменным и при дальнейшем понижении давления Р2 и повышении Р1. Однако при этом изменяется массовый расход газа, а также объемный расход, приведенный к нормальным физическим условиям.

При докритическом режиме истечения пропускная способность определяется квадратичной зависимостью разности входного и выходного давлений (перепада давления) ΔР=Р1Р2. При критическом и сверхкритическом режимах пропускная способность зависит только от входного давления и прямо пропорциональна ему.

Пропускную способность регулятора давления с односедельным затвором можно определить по формуле:

Q0=1595φαP1fс1/ρ0,

где Q0 — расход газа через регулятор, м³/ч (при Р=0,1013 МПа, t=0° С); φ — коэффициент, зависящий для данного газа от Р21 (рис. 1); α — коэффициент расхода (приводится в технической характеристике регулятора); fс — площадь седла, см² (если шток клапана проходит через седло, то площадь седла надо рассчитывать за вычетом площади сечения штока); Р1, Р2 — абсолютное давление, МПа; ρ0 — плотность газа, кг/м³ (при Р=0,1013 МПа, t=0° С).

Приняв плотность природного газа при н. у. равной 0,73 кг/м³, получим:

Q=1866φαP1fс

При температуре газа t1=+20° С ошибка формулы составит 3,5 %.

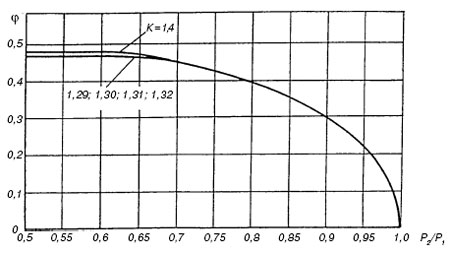

Зависимость газового коэффициента от отношения абсолютных давлений

Рис. 1. Зависимость коэффициента φ от Р2/Р1.

Выбор регулятора производят из условия, что его пропускная способность должна быть на 15–20 % больше максимального часового расхода газа потребителем. Это означает, что регулятор будет загружен при максимальном газопотреблении не более, чем на 80 %, а при минимальном газопотреблении — не менее, чем на 10 %. Если это условие не будет выполняться, то при  максимальном отборе газа регулирующий орган будет полностью открыт и не сможет выполнять функции регулирования. Регулирование обеспечивается только тогда, когда регулирующий орган и исполнительный механизм находятся в подвижном состоянии. При снижении отбора газа ниже предельного могут возникнуть автоколебания (пульсации, вибрации) клапана.

В системах газораспределения наиболее распространены следующие типы регуляторов давления (по виду нагрузки): регуляторы прямого действия с пружинной и рычажно-пружинной нагрузками и регуляторы непрямого действия с командным прибором (пилотом).

Принципиальная схема регулятора первой группы изображена на рис. 2 а. К ним можно отнести регуляторы РДГД-20 и РДСК-50 в которых усилие рабочей мембраны передается непосредственно на клапан, находящийся на штоке и закрепленный в центре мембраны. В целях разгрузки клапана от влияния входного давления используется дополнительная разгрузочная мембрана.

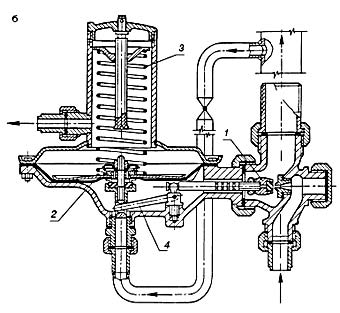

Вторая группа — это беспилотные регуляторы типа РД-32М, РД-50М, РДНК-400 (рис. 2 б). Для них характерно наличие рычажной системы передачи усилия от рабочей мембраны на регулирующий клапан. За счет различия в длинах плеч коленчатого рычага уменьшается сила воздействия входного давления на клапан регулятора. Усилие мембранного привода на клапан при этом увеличивается, что обеспечивает более высокое уплотняющее усилие на клапан. Для РД-32М соотношение плеч рычага равно 6.

Регуляторы
Регуляторы
Регуляторы

Рис. 2:
а) регулятор с односедельным клапаном и разгрузочной мембраной: 1 — рабочая мембрана; 2 — пружина настройки; 3 — разгрузочная мембрана; 4 — рабочий клапан; б) регулятор с рычажной передачей: 1 — регулирующий клапан; 2 — рабочая мембрана; 3 — настроечная пружина; 4 — коленчатый рычаг; в) регулятор с пилотом: 1 — мембрана; 2 — пилот (регулятор управления); 3 — шток; 4 — клапан; 5 — седло; 6, 7, 8 — регулируемые дроссели; 9, 10 — импульсные трубопроводы; 11 — регулировочная пружина пилота; 12 — мембрана пилота; 13 — клапан пилота; 14 — седло; 15 — возвратная пружина.

У беспилотных регуляторов первой и второй групп органом настройки регулируемого выходного давления является настроечная пружина, воздействующая на рабочую мембрану.

Ограниченные размеры пружины и мембраны определяют следующие особенности:

  • узкий диапазон выходного регулируемого давления, величина которого определяется параметрами настроечной пружины;
  • «наклонную» расходную характеристику. Это означает, что с увеличением расхода газа через регулятор от 0 до 100 % выходное давление в определенном соотношении для каждого типа регулятора уменьшается;
  • пропускная способность этих регуляторов невелика.

Третья группа регуляторов — устройства типа РДУК2, РДБК1, РДГ (рис. 2 в). Их характерная особенность — наличие регулятора управления (пилота). Процесс регулирования определяется взаимодействием выходного давления на рабочую мембрану, силы так называемого управляющего давления, подаваемого из пилота в подмембранное пространство, грузом подвижных частей, силами трений в соединениях.

Газ входного давления поступает в пилот 2. Пилот поддерживает постоянное давление под рабочей мембраной регулятора. По импульсному трубопроводу 9 газ выходного давления поступает на мембрану 1. Через дроссель 7 избыток газа после пилота постоянно сбрасывается.

Настройка регуляторов на требуемое выходное давление производится изменением усилия сжатия регулировочной пружины 11 пилота, а также открытием или закрытием проходного сечения регулируемых дросселей 6 и 7. Подмембранная полость пилота сообщена с атмосферой.

Если Рвых уменьшилось, то уменьшится и давление над рабочей мембраной, клапан 4 вместе с мембраной поднимается, расход газа через регулятор увеличивается, Pвых возрастает вновь до заданного значения.

Пилотные регуляторы имеют достаточно широкие интервалы входного и выходного давления и пропускной способности. Эти факторы обеспечиваются воздействием на рабочую мембрану регулятора подмембранного управляющего давления, создаваемого пилотом, вместо непосредственного воздействия настроечной пружины на мембрану.

По сравнению с пружинными регуляторами прямого действия, пилотные имеют следующие преимущества:

  • возможность обеспечения достаточно широких интервалов выходного регулируемого давления 0,01–0,06 МПа и 0,06–0,6 МПа;
  • обеспечение достаточно большой пропускной способности;
  • возможность в ряде случаев перенастройки регуляторов на рабочие параметры без прекращения подачи газа к потребителям.

При уменьшении расхода газа через регулятор, а также при увеличении давления на входе в регулятор часто возникают незатухающие резкие колебания выходного давления, так называемая «качка». В первом случае клапан регулятора находится на малой высоте от седла и даже небольшие перемещения клапана приводят к ощутимому изменению расхода. Во втором случае увеличенное входное давление прижимает клапан к седлу и возникают колебания клапана.

Причинами «качки» выходного давления может быть наличие в непосредственной близости от входа в регулятор запорной арматуры, измерительных дроссельных шайб, сужений или расширений газопровода, резких поворотов газопровода.

Эти причины приводят к нестабильности газового потока на входе в регулятор. Нестабильный поток газа воздействует непосредственно на тарелку клапана регулятора.

«Качку» выходного давления могут вызвать:

  • недостаточно тщательная настройка режима работы регулируемыми дросселями;
  • выбор места отбора импульса выходного давления в такой точке газопровода, где поток газа имеет нестабильные параметры;
  • наличие резких сужений импульсного трубопровода между регулятором и выходным газопроводом;
  • некачественная врезка импульсного газопровода в стенку выходного газопровода. Врезаемый импульсный трубопровод не должен выступать внутрь выходного газопровода, иначе произойдет искажение отбираемого импульса выходного давления;
  • недоработки отдельных узлов регулятора:
    • регулировочная пружина пилота неотторцована;
    • стяжной узел мембраны пилота установлен не по центру;
    • слишком «мягкая» пружина пилота;
    • увеличенный зазор между штоком клапана пилота и втулкой;
    • неровная поверхность мягкого уплотнения клапана пилота;
    • клапан пилота неравномерно по плоскости подходит к кромке седла;
    • дефекты опорной тарелки пружины пилота;
    • ход штока клапана пилота не соответствует норме.
