«Максимус» с основной и резервной линиями редуцирования с узлом учета
Каталог оборудования / Газорегуляторные пункты и установки / Эксклюзивная продукция / Пункт редуцирования газа «Максимус»

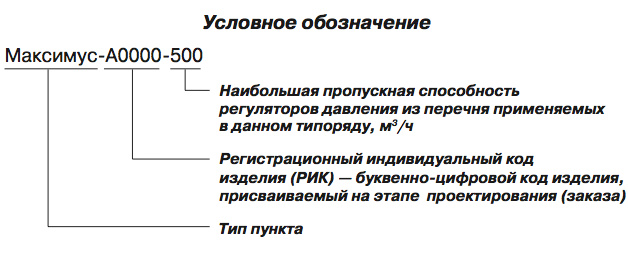

Модель |
500 |
1500 |
8000 |
20000 |
Применяемые регуляторы давления газа |
Madas серии RG/2MB Pietro Fiorentini Dival DN25 или аналоги |
Madas DN50 GasTeh 122BV DN50 GasTeh серии 127-139BV DN50 или аналоги |
Madas DN80-100 или аналоги |
Pietro Fiorentini Reval182 GasTeh серии 127-139BV DN50-80 или аналоги |
Стандартное У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.
Технические характеристики
Наименование регулятора |
А, мм |
B, мм |
C, мм |
D, мм |
Ду (вход/выход) |
Рвх, МПа |
Рвых, МПа |
Мах. расход, м³/ч |
Масса, кг |
исп. в шкафу |
исп. на раме |
Madas RG/2MB DN50 |
1900 |
1150 |
1500 |
600 |
50/100 |
0,6 |
0,001–0,08 |
1275 |
950 |
870 |
Madas RG/2MB DN80 |
2300 |
1350 |
1700 |
650 |
80/150 |
0,6 |
0,0013–0,02 |
3400 |
1200 |
1100 |
Madas RG/2MB DN100 |
2650 |
1450 |
1850 |
700 |
100/200 |
0,6 |
0,0013–0,02 |
4250 |
1400 |
1250 |
Dival 500 DN25 |
1800 |
1200 |
1500 |
600 |
25/65 |
0,6 |
0,0015–0,3 |
425 |
700 |
630 |
Dival 600 DN50 |
1900 |
1150 |
1500 |
600 |
50/100 |
1,2 |
0,001–0,44 |
4540 |
950 |
870 |
Reval182 DN50 |
2200 |
1350 |
1700 |
600 |
50/200 |
1,2(2,0) |
0,0007–1,2 |
12900 |
1250 |
1150 |
122BV DN50 |
1900 |
1300 |
1500 |
600 |
50/100 |
1,2 |
0,001–0,05 |
1300 |
950 |
870 |
127BV DN50 |
2200 |
1350 |
1600 |
600 |
50/150 |
1,2 |
0,001–0,4 |
6000 |
1150 |
1050 |
127BV DN80 |
2650 |
1450 |
1850 |
700 |
80/200 |
1,2 |
0,001–0,4 |
15050 |
1300 |
1170 |
135BV DN50 |
2200 |
1350 |
1600 |
600 |
50/150 |
1,2(2,5) |
0,002–0,8 |
7100 |
1150 |
1050 |
135BV DN80 |
2650 |
1450 |
1850 |
700 |
80/250 |
1,2(2,5) |
0,002–0,8 |
20100 |
1400 |
1250 |
139BV DN50 |
2200 |
1350 |
1600 |
600 |
50/150 |
2,5 |
0,002–1,2 |
8300 |
1150 |
1030 |
139BV DN80 |
2650 |
1450 |
1850 |
700 |
80/200 |
2,5 |
0,002–1,2 |
16300 |
1300 |
1170 |
Устройство и принцип работы

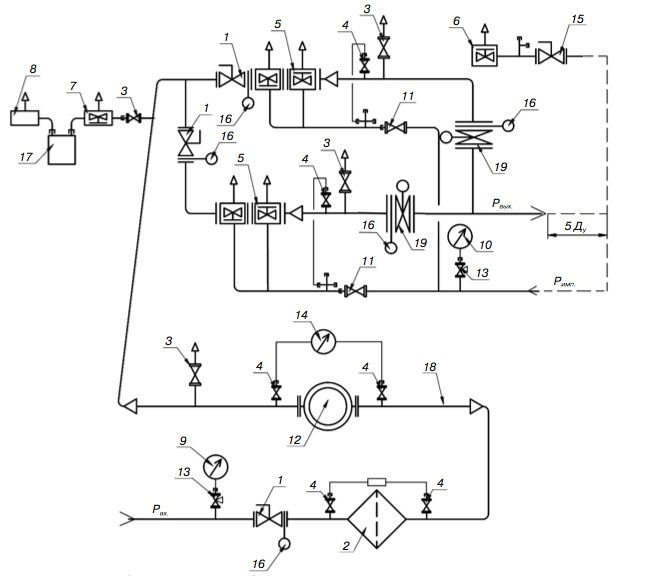

Схема пневматическая функциональная: 1, 19 — кран шаровой (дисковый затвор); 2 — фильтр газовый ФГ с индикатором ИПД; 3 — кран шаровой КШ-20; 4 — кран шаровой КШ-15; 5 — регулятор давления газа; 6 — клапан предохранительный сбросной; 7 — регулятор давления газа на отопление; 8 — газогорелочное устройство; 9 — входной манометр; 10 — выходной манометр; 12 — счетчик газа; 11, 15 — кран шаровой; 13 — кран под манометр; 14 — дифманометр; 16 — поворотная заглушка; 17 — счетчик газа; 18 — измерительный трубопровод

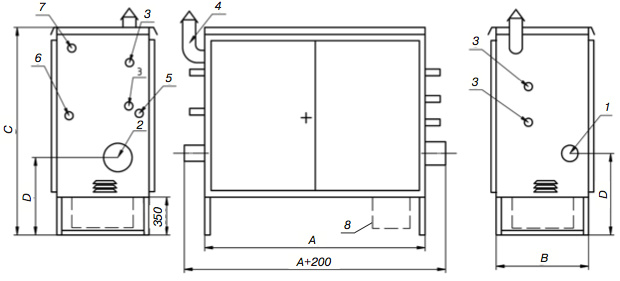

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу: 1 — Рвх; 2 — Рвых; 3 — продувочный патрубок; 4 — дымоход; 5 — подвод импульса к регулятору; 6 — вход ПСК; 7 — выход ПСК; 8 — обогреватель газовый

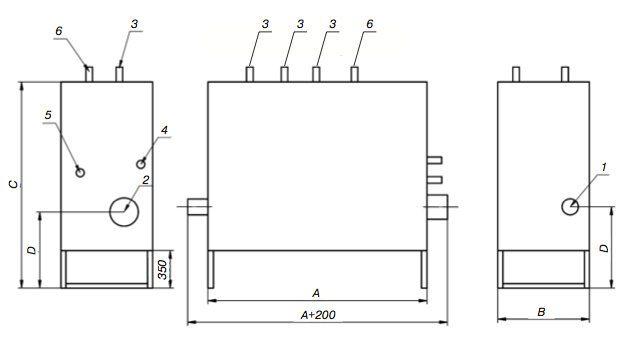

Габаритный чертеж пункта редуцирования газа, исполнение на раме: 1 — Рвх; 2 — Рвых; 3 — продувочный патрубок; 4 — подвод импульса к регулятору; 5 — вход ПСК; 6 — выход ПСК
Наименование регулятора |
А, мм |
B, мм |
C, мм |
D/D1, мм |
Ду (вход/ выход) |
Р вх, МПа |
Р вых, МПа |
Мах. расход, м³/ч |
Масса, кг |
Madas RG/2MB DN50 |
2000 |
2100 |
2500 |
650 |
50/100 |
0,6 |
0,001–0,08 |
1275 |
2200 |
Madas RG/2MB DN80 |
2400 |
2200 |
2500 |
650 |
80/150 |
0,6 |
0,0013–0,02 |
3400 |
2900 |
Madas RG/2MB DN100 |
2800 |
2400 |
2500 |
650 |
100/200 |
0,6 |
0,0013–0,02 |
4250 |
3500 |
Dival 500 DN25 |
1900 |
2100 |
2500 |
650 |
25/65 |
0,6 |
0,0015–0,3 |
425 |
2000 |
Dival 600 DN50 |
2000 |
2100 |
2500 |
650 |
50/100 |
1,2 |
0,001–0,44 |
4540 |
2300 |
Reval182 DN50 |
2300 |
2100 |
2500 |
650 |
50/200 |
1,2(2,0) |
0,0007–1,2 |
12900 |
3250 |
122BV DN50 |
2000 |
2100 |
2500 |
650 |
50/100 |
1,2 |
0,001–0,05 |
1300 |
2200 |
127BV DN50 |
2300 |
2100 |
2500 |
650 |
50/150 |
1,2 |
0,001–0,4 |
6000 |
2800 |
127BV DN80 |
2800 |
2400 |
2500 |
650 |
80/200 |
1,2 |
0,001–0,4 |
15050 |
3400 |
135BV DN50 |
2300 |
2100 |
2500 |
650 |
50/150 |
1,2(2,5) |
0,002–0,8 |
7100 |
2800 |
135BV DN80 |
2800 |
2400 |
2500 |
650 |
80/250 |
1,2(2,5) |
0,002–0,8 |
20100 |
3800 |
139BV DN50 |
2300 |
2100 |
2500 |
650 |
50/150 |
2,5 |
0,002–1,2 |
8300 |
3200 |
139BV DN80 |
2800 |
2400 |
2500 |
650 |
80/200 |
2,5 |
0,002–1,2 |
16300 |
3600 |

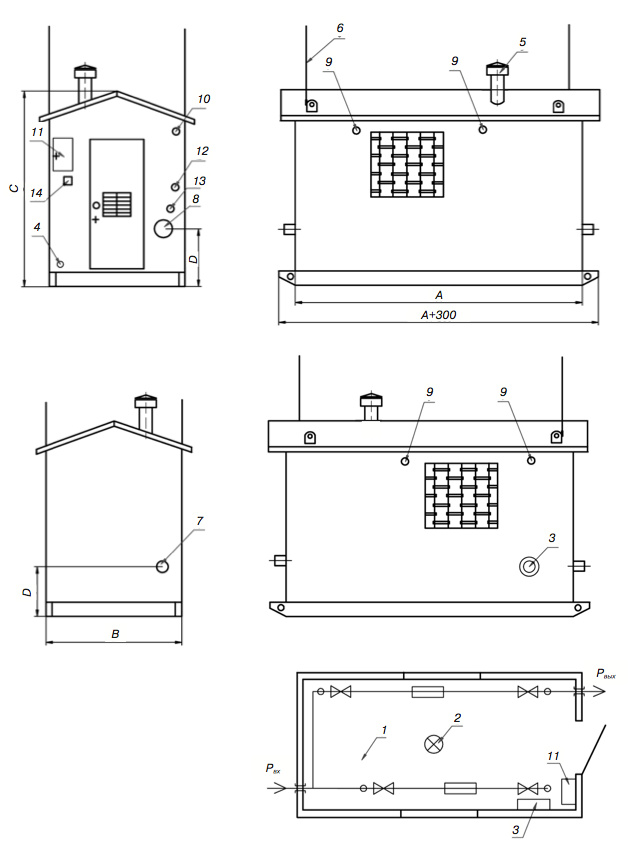

Габаритный чертеж пункта редуцирования газа, исполнение в блоке: 1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Рвх ; 8 — Рвых; 9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса к регулятору; 14 — выключатель
