«Оптимус» с двумя основными и двумя резервными линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при параллельной установке регуляторов с узлом учета расхода газа
Каталог оборудования / Газорегуляторные пункты и установки / Эксклюзивная продукция / Пункт редуцирования газа «Оптимус»

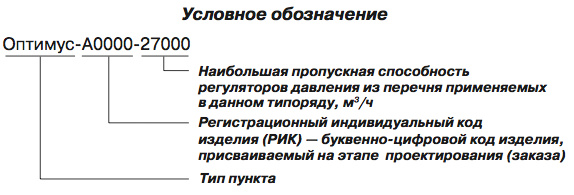

Модель |
7000 |
27000 |
Применяемые регуляторы давления газа |
РДГ-50 РДБК-50 РДП-50 РДГ-П50 |
РДГ-80 РДБК-100 РДП-100 и |
Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.
Технические характеристики
Наименование регулятора |
А, мм |
B, мм |
C, мм |
D, мм |
Ду (вход/выход) |
Рвх, МПа |
Рвых, МПа |
Мах. расход, м³/ч |
Масса, кг |
исп. в шкафу |
исп. на раме |
РДНК/РДСК |
3600 |
1100 |
1550 |
600 |
50/50 |
0,6 |
0,002–0,3 |
870/1020 |
950 |
8500 |
РДП-50Н/50В |
3800 |
1200 |
1600 |
700 |
50/50 |
1,2 |
0,0015–0,6 |
6400/6400 |
1200 |
1050 |
РДБК-50Н/50В |
3800 |
1200 |
1600 |
700 |
50/50 |
1,2 |
0,001–0,6 |
5530/5530 |
1200 |
1050 |
РДГ-50Н/50В |
3800 |
1200 |
1600 |
700 |
50/50 |
1,2 |
0,0015–0,6 |
6040/6040 |
1100 |
1000 |
РДП-100Н/100В |
4800 |
1350 |
2250 |
750 |
100/100 |
1,2 |
0,0015–0,6 |
26350/26350 |
1750 |
1550 |
РДБК-100Н/100В |
4800 |
1350 |
2250 |
750 |
100/100 |
1,2 |
0,001–0,6 |
21150/21150 |
1750 |
1550 |
РДГ-80Н/80В |
4500 |
1350 |
2250 |
750 |
80/80 |
1,2 |
0,0015–0,6 |
12400/12400 |
1750 |
1550 |
Устройство и принцип работы
Схема пневматическая функциональная: 1, 18 — кран шаровой (дисковый затвор); 2 — фильтр газовый ФГ с индикатором ИПД; 3 — кран шаровой Ду20; 4 — кран шаровой Ду15; 5, 19 — регулятор давления газа; 6 — клапан предохранительный сбросной; 7 — регулятор давления газа на отопление; 8 — газогорелочное устройство; 9 — входной манометр; 10 — выходной манометр; 11, 15 — кран шаровой; 12 — счетчик газа; 13 — кран под манометр; 14 — дифманометр; 16 — поворотная заглушка; 17 — счетчик газа
Габаритный чертеж пункта редуцирования газа, исполнение в шкафу: 1 — Рвх; 2 — Рвых1; 3 — продувочный патрубок; 4 — дымоход; 5 — подвод импульса к регулятору; 6 — вход ПСК; 7 — выход ПСК; 8 — Рвых 2; 9 — обогреватель газовый
Габаритный чертеж пункта редуцирования газа, исполнение на раме: 1 — Рвх ; 2 — Рвых 1; 3 — продувочный патрубок; 4 — подвод импульса к регулятору; 5 — вход ПСК; 6 — выход ПСК; 7 — Рвых 2
Наименование регулятора |
А, мм |
B, мм |
C, мм |
D, мм |
Ду (вход/выход) |
Рвх, МПа |
Рвых, МПа |
Мах. расход, м³/ч |
Масса, кг |
РДНК/РДСК |
3800 |
2100 |
2700 |
650 |
50/50 |
0,6 |
0,002–0,3 |
870/1020 |
2100 |
РДП-50Н/50В |
4000 |
2300 |
2700 |
650 |
50/50 |
1,2 |
0,0015–0,6 |
6400/6400 |
2300 |
РДБК-50Н/50В |
4000 |
2300 |
2700 |
650 |
50/50 |
1,2 |
0,001–0,6 |
5530/5530 |
2300 |
РДГ-50Н/50В |
4000 |
2300 |
2700 |
650 |
50/50 |
1,2 |
0,0015–0,6 |
6040/6040 |
2300 |
РДП-100Н/100В |
5100 |
2400 |
2700 |
650 |
100/100 |
1,2 |
0,0015–0,6 |
26350/26350 |
3100 |
РДБК-100Н/100В |
5100 |
2400 |
2700 |
650 |
100/100 |
1,2 |
0,001–0,6 |
21150/21150 |
3100 |
РДГ-80Н/80В |
4800 |
2400 |
2700 |
650 |
80/80 |
1,2 |
0,0015–0,6 |
12400/12400 |
2900 |
Габаритный чертеж пункта редуцирования газа исполение в блоке: 1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Рвх ; 8 — Рвых 2; 9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса; 14 — выключатель; 15 — Рвых 1
