«Оптимус» с двумя основными и двумя резервными линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при последовательной установке регуляторов

Каталог оборудования / Газорегуляторные пункты и установки / Эксклюзивная продукция / Пункт редуцирования газа «Оптимус»

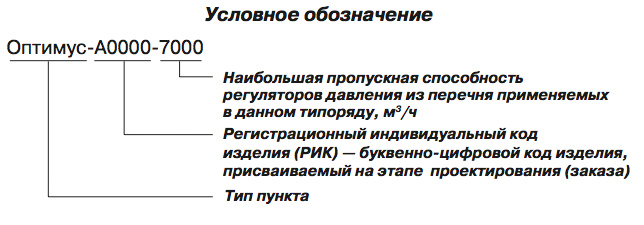

Модель 7000
Применяемые регуляторы давления газа первой ступени редуцирования РДГ-50, РДБК-50, РДП-50, РДГ-П50
Применяемые регуляторы давления газа второй ступени редуцирования РДНК-32, РДУ-32, РДНК-400, РДНК-1000, РДК-50, РДНК-50

Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.

Технические характеристики

Наименование регулятора А, мм B, мм C, мм D, мм Ду (вход/выход1/выход2) Рвх, МПа Мах. расход, м³/ч Масса, кг
исп. в шкафу исп. на раме
РДГ-50/РДНК 2050 1150 1600 650 50/50/50 1,2 6040/850 850 750
РДП-50/РДНК 2050 1150 1600 650 50/50/50 1,2 6400/850 900 800
РДБК-50/РДНК 2050 1150 1600 650 50/50/50 1,2 5530/850 900 800
РДГ-50/РДНК-32 2050 1150 1600 650 50/50/32 1,2 6040/105 850 750
РДП-50/РДНК-32 2050 1150 1600 650 50/50/32 1,2 6400/105 900 800
РДБК-50/РДНК-32 2050 1150 1600 650 50/50/32 1,2 5530/105 900 800

Устройство и принцип работы

Схема пневматическая функциональная:
1 — фильтр газовый с ИПД; 2 — регулятор давления газа; 3, 7, 9, — кран шаровой; 4 — кран под манометр; 5 — выходной манометр; 6 — входной манометр; 8 — кран шаровой (диковый затвор) входной;10 — клапан предохранительный сбросной; 11 — поворотная заглушка; 12 — регулятор давления газа на отопление; 13 — газогорелочное устройство; 14 — регулятор давления газа; 15 — кран шаровой (дисковый затвор) первой ступени; 16 — кран шаровой (дисковый затвор) второй ступени; 17 — счетчик газа

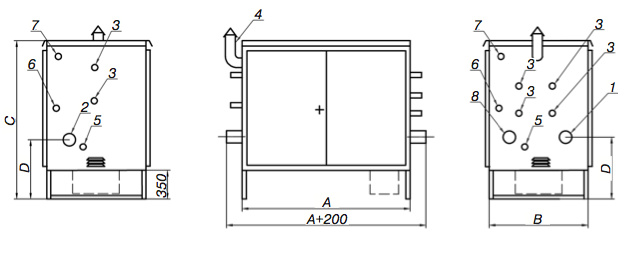

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу:
1 — Рвх; 2 — Рвых 1.; 3 — продувочный патрубок; 4 — дымоход; 5 — подвод импульса к регулятору; 6 — вход ПСК; 7 — выход ПСК; 8 — Рвых 2

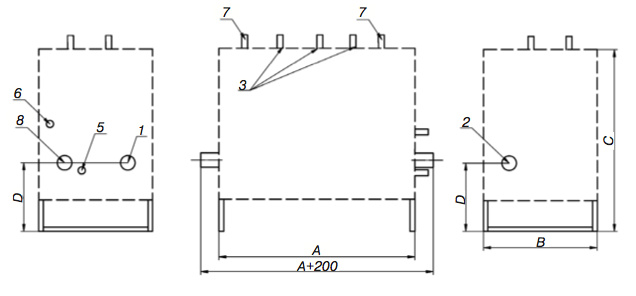

Габаритный чертеж пункта редуцирования газа, исполнение на раме:
1 — Рвх; 2 — Рвых 1; 3 — продувочный патрубок; 5 — подвод импульса к регулятору; 6 — вход ПСК; 7 — выход ПСК; 8 — Рвых 2

Наименование регулятора А, мм B, мм C, мм D, мм Ду (вход/выход) Рвх, МПа Мах. расход, м³/ч
РДГ-50/РДНК 2500 2100 2500 650 50/50/50 1,2 6040/850
РДП-50/РДНК 2500 2100 2500 650 50/50/50 1,2 6400/850
РДБК-50/РДНК 2500 2100 2500 650 50/50/50 1,2 5530/850
РДГ-50/РДНК-32 2500 2100 2500 650 50/50/32 1,2 6040/105
РДП-50/РДНК-32 2500 2100 2500 650 50/50/32 1,2 6400/105
РДБК-50/РДНК-32 2500 2100 2500 650 50/50/32 1,2 5530/105

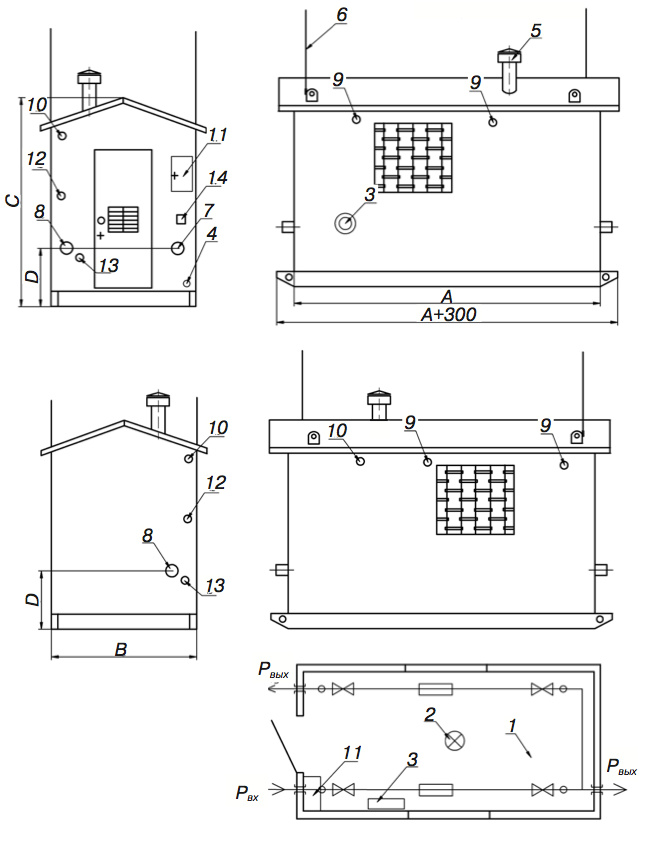

Габаритный чертеж пункта редуцирования газа, исполнение в блоке:
1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Рвх; 8 — Рвых; 9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса к регулятору; 14 — выключатель
