«Оптимус» с основной и резервной линиями редуцирования

Каталог оборудования / Газорегуляторные пункты и установки / Эксклюзивная продукция / Пункт редуцирования газа «Оптимус»

Заказать

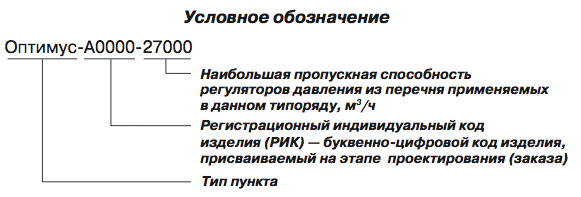

Модель 300 1000 7000 27000
Применяемые регуляторы давления газа РДНК-32 РДУ-32 РДНК-400 РДНК-1000 РДК-50 РДНК-У РДНК-50 РДСК-50 РДГ-50 РДБК-50 РДП-50 РДГ-П50 РДГ-80 РДБК-100 РДП-100

Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.

Технические характеристики

Наименование регулятора А, мм B, мм C, мм D, мм Ду (вход/выход) Рвх, МПа Рвых, МПа Мах. расход, м³/ч Масса, кг
исп. в шкафу исп. на раме
РДНК 1850 600 1550 600 50/50 1,2(0,6) 0,002–0,005 850 90 75
РДСК 1850 600 1550 600 50/50 1,2 0,01–,3 1020 90 75
РДП-50 2150 650 1600 700 50/50 1,2 0,0015–0,6 6400 450 370
РДБК-50 2150 650 1600 700 50/50 1,2 0,001–0,6 5530 450 370
РДГ-50 2150 650 1600 700 50/50 1,2 0,0015–0,6 6040 450 370
РДП-100 3200 750 1850 750 100/100 1,2 0,0015–0,6 26350 800 700
РДБК-100 3200 750 1850 750 100/100 1,2 0,001–0,6 21150 800 700
РДГ-80 3200 750 1850 750 80/80 1,2 0,0015–0,6 12400 750 660

Устройство и принцип работы

Схема пневматическая функциональная:
1 — фильтр газовый с ИПД; 2 — регулятор давления газа; 3, 7, 8, 9 — кран шаровой; 4 — кран под манометр; 5 — выходной манометр; 6 — входной манометр; 10 — клапан предохранительный сбросной; 11 — поворотная заглушка; 12 — регулятор давления газа РДГБ-6; 13 — газогорелочное устройство; 14 — счетчик газа; 15 — клапан предохранительный запорный; 16 — кран шаровой (дисковый затвор)

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу (ПРГШ):
1 — Рвх; 2 — Рвых; 3 — продувочный патрубок; 4 — дымоход; 5 — подвод импульса к регулятору; 6 — вход ПСК; 7 — выход ПСК

Габаритный чертеж пункта редуцирования газа, исполнение на раме:
1 — Рвх; 2 — Рвых; 3 — продувочный патрубок; 4 — подвод импульса к регулятору; 5 — вход ПСК; 6 — выход ПСК

Наименование регулятора А, мм B, мм C, мм D, мм Ду (вход/выход) Рвх, МПа Рвых, МПа Мах. расход, м³/ч Масса, кг
РДНК 2000 1800 2500 650 50/50 1,2(0,6) 0,002–0,005 850 1800
РДСК 2000 1800 2500 650 50/50 1,2 0,01–,3 1020 1800
РДП-50 2300 1800 2500 650 50/50 1,2 0,0015–0,6 6400 2400
РДБК-50 2300 1800 2500 650 50/50 1,2 0,001–0,6 5530 2400
РДГ-50 2300 1800 2500 650 50/50 1,2 0,0015–0,6 6040 2400
РДП-100 3500 2100 2500 650 100/100 1,2 0,0015–0,6 26350 3300
РДБК-100 3500 2100 2500 650 100/100 1,2 0,001–0,6 21150 3300
РДГ-80 3500 2100 2500 650 80/80 1,2 0,0015–0,6 12400 3300

Габаритный чертеж пункта редуцирования газа исполнение в блоке:
1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Рвх; 8 — Рвых; 9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса; 14 — выключатель
