Ниппели, сгоны, контрагайки, муфты, угольники, кресты, тройники, колпаки, пробки
Информация / Соединительные детали и элементы трубопровода
Для мелкой арматуры, особенно чугунной, наиболее часто применяются муфтовые присоединения. В этом случае концы арматуры имеют вид муфт с внутренней резьбой.

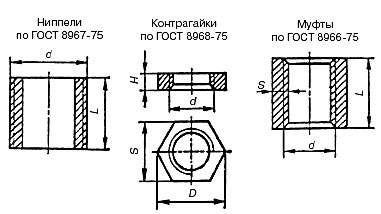

Рис. 1
Ду, мм |
Резьба трубная d, дюйм |
Муфты |
Ниппели |
Контрагайки |
Сгоны |
L, мм |
S, мм |
Масса, кг
| L, мм |
Масса, кг
| H, мм |
S, мм |
D, мм |
Масса, кг |
l, мм |
l1, мм |
L, мм |
Масса, кг |
8 |
¼ |
25 |
3,5 |
0,023 |
18 |
0,008 |
6 |
22 |
22,4 |
0,014 |
7,0 |
38 |
80 |
0,040 |
10 |
3⁄8 |
26 |
3,5 |
0,036 |
20 |
0,012 |
6 |
27 |
31,2 |
0,021 |
8,0 |
42 |
90 |
0,062 |
15 |
½ |
34 |
4,0 |
0,067 |
24 |
0,021 |
8 |
32 |
36,9 |
0,037 |
9,0 |
40 |
110 |
0,094 |
20 |
¾ |
36 |
4,0 |
0,086 |
27 |
0,031 |
9 |
36 |
41,6 |
0,044 |
10,5 |
45 |
110 |
0,134 |
25 |
1 |
43 |
5,0 |
0,163 |
30 |
0,052 |
10 |
46 |
53,1 |
0,076 |
11,0 |
50 |
130 |
0,243 |
32 |
1¼ |
48 |
5,0 |
0,220 |
34 |
0,075 |
10 |
55 |
63,5 |
0,105 |
13,0 |
53 |
130 |
0,336 |
40 |
1½ |
48 |
5,0 |
0,255 |
38 |
0,109 |
10 |
60 |
69,4 |
0,113 |
15,0 |
60 |
150 |
0,463 |
50 |
2 |
56 |
5,5 |
0,409 |
42 |
0,148 |
10 |
75 |
68,5 |
0,174 |
17,0 |
65 |
150 |
0,608 |
65 |
2½ |
65 |
6 |
0,663 |
47 |
0,234 |
12 |
95 |
100 |
0,334 |
19,5 |
75 |
170 |
1,027 |
80 |
3 |
71 |
6 |
0,838 |
52 |
0,316 |
12 |
105 |
121 |
0,347 |
22,0 |
85 |
180 |
1,229 |
100 |
4 |
83 |
8 |
1,800 |
79 |
0,614 |
14 |
135 |
156 |
0,660 |
— |
— |
— |
— |
125 |
5 |
92 |
8 |
2,370 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |

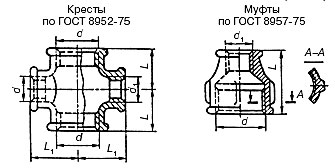

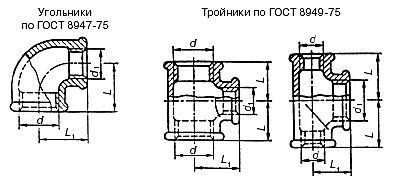

Рис. 2
Ду×Ду1, мм |
Резьба трубная d×d1, дюйм |
Угольники |
Тройники |
Кресты |
Муфты |
L, мм |
L1, мм |
Масса, кг |
L, мм |
L1, мм |
Масса, кг |
L, мм |
L1, мм |
Масса, кг |
L, мм |
Масса, кг |
10×8 |
3⁄8×¼ |
— |
— |
— |
— |
— |
— |
— |
— |
— |
30 |
0,040 |
15×8 |
½×¼ |
— |
— |
— |
— |
— |
— |
— |
— |
— |
36 |
0,061 |
15×10 |
½×3⁄8 |
26 |
26 |
0,077 |
26 |
26 |
0,119 |
26 |
26 |
0,137 |
36 |
0,064 |
15×20 |
½×¾ |
— |
— |
— |
31 |
30 |
0,163 |
— |
— |
— |
— |
— |
20×10 |
¾×3⁄8 |
28 |
28 |
0,103 |
28 |
28 |
0,168 |
— |
— |
— |
39 |
0,086 |
20×15 |
¾×½ |
30 |
31 |
0,134 |
30 |
31 |
0,183 |
30 |
31 |
0,212 |
39 |
0,095 |
25×15 |
1×½ |
32 |
34 |
0,173 |
32 |
34 |
0,255 |
32 |
34 |
0,284 |
45 |
0,134 |
25×20 |
1×¾ |
35 |
36 |
0,204 |
35 |
36 |
0,285 |
35 |
36 |
0,329 |
45 |
0,147 |
32×15 |
1¼×½ |
34 |
38 |
0,234 |
34 |
38 |
0,352 |
34 |
36 |
0,382 |
50 |
0,185 |
32×20 |
1¼×¾ |
36 |
41 |
0,260 |
36 |
41 |
0,382 |
36 |
41 |
0,428 |
50 |
0,209 |
32×25 |
1¼×1 |
40 |
42 |
0,321 |
40 |
42 |
0,430 |
40 |
42 |
0,492 |
50 |
0,218 |
40×15 |
1½×½ |
— |
— |
— |
36 |
42 |
0,459 |
— |
— |
— |
55 |
0,243 |
40×20 |
1½×¾ |
— |
— |
— |
38 |
44 |
0,494 |
38 |
44 |
0,543 |
55 |
0,258 |
40×25 |
1½×1 |
42 |
46 |
0,415 |
42 |
46 |
0,552 |
42 |
46 |
0,619 |
55 |
0,280 |
40×32 |
1½×¼ |
46 |
48 |
0,459 |
46 |
48 |
0,616 |
46 |
48 |
0,709 |
55 |
0,325 |
50×15 |
2×½ |
— |
— |
— |
38 |
48 |
0,672 |
— |
— |
— |
— |
— |
50×20 |
2×¾ |
— |
— |
— |
40 |
50 |
0,714 |
— |
— |
— |
— |
— |
50×25 |
2×1 |
— |
— |
— |
44 |
52 |
0,788 |
44 |
52 |
0,859 |
65 |
0,416 |
50×32 |
2×1¼ |
— |
— |
— |
48 |
54 |
0,867 |
48 |
54 |
0,964 |
65 |
0,447 |
50×40 |
2×1½ |
— |
— |
— |
52 |
55 |
0,940 |
52 |
55 |
1,055 |
65 |
0,473 |

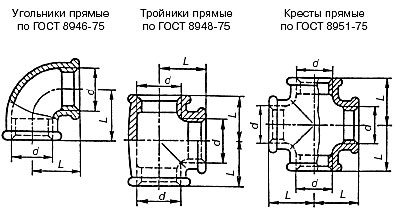

Рис. 3
Ду, мм |
Резьба трубная d, дюйм |
Угольники прямые по ГОСТ 8946-75 |
Тройники прямые по ГОСТ 8948-75 |
Кресты прямые по ГОСТ 8951-75 |
Муфты прямые |
Ниппели двойные по ГОСТ 8958-75 |
L, мм |
Масса, кг |
L, мм |
Масса, кг |
L, мм |
Масса, кг |
короткие по ГОСТ 8954-75 |
длинные по ГОСТ 8955-75 |
S, мм |
L, мм |
h, мм |
Масса, кг |
L, мм |
Масса, кг |
L, мм |
Масса, кг |
8 |
¼ |
21 |
0,042 |
21 |
0,064 |
— |
— |
22 |
0,031 |
27 |
0,034 |
17 |
36 |
7 |
0,029 |
10 |
3⁄8 |
25 |
0,059 |
25 |
0,085 |
25 |
0,105 |
24 |
0,040 |
30 |
0,044 |
19 |
38 |
7 |
0,035 |
15 |
½ |
28 |
0,094 |
28 |
0,133 |
28 |
0,163 |
28 |
0,065 |
30 |
0,074 |
24 |
44 |
7 |
0,065 |
20 |
¾ |
33 |
0,146 |
33 |
0,206 |
33 |
0,284 |
31 |
0,096 |
39 |
0,108 |
30 |
47 |
8 |
0,090 |
25 |
1 |
38 |
0,229 |
38 |
0,318 |
38 |
0,383 |
35 |
0,155 |
45 |
0,173 |
36 |
53 |
8 |
0,140 |
32 |
1¼ |
45 |
0,352 |
45 |
0,490 |
45 |
0,585 |
39 |
0,226 |
50 |
0,245 |
46 |
57 |
9 |
0,209 |
40 |
1½ |
50 |
0,494 |
50 |
0,673 |
50 |
0,797 |
43 |
0,309 |
55 |
0,342 |
50 |
59 |
9 |
0,210 |
50 |
2 |
58 |
0,790 |
58 |
1,088 |
58 |
1,251 |
47 |
0,480 |
65 |
0,560 |
65 |
68 |
10 |
0,406 |

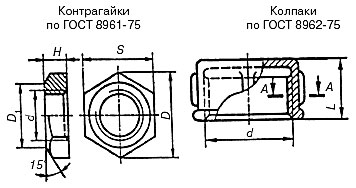

Рис. 4
Ду, мм |
Резьба трубная d, дюйм |
Контрагайки, колпаки и пробки |
Колпаки |
Пробки |
H, мм |
S, мм |
D, мм |
D1, мм |
Масса, кг |
L, мм |
Масса, кг |
L, мм |
S, мм |
H, мм |
Масса, кг |
8 |
¼ |
6 |
22 |
25,4 |
20 |
0,013 |
— |
— |
22 |
9 |
6 |
0,016 |
10 |
3⁄8 |
7 |
27 |
31,2 |
25 |
0,023 |
— |
— |
24 |
11 |
7 |
0,024 |
15 |
½ |
8 |
32 |
36,9 |
30 |
0,034 |
19 |
0,053 |
26 |
14 |
7 |
0,040 |
20 |
¾ |
9 |
36 |
41,6 |
33 |
0,041 |
22 |
0,089 |
32 |
17 |
9 |
0,069 |
25 |
1 |
10 |
46 |
53,1 |
43 |
0,077 |
24 |
0,138 |
36 |
19 |
10 |
0,110 |
32 |
1¼ |
11 |
55 |
63,5 |
52 |
0,109 |
27 |
0,221 |
39 |
22 |
12 |
0,157 |
40 |
1½ |
12 |
60 |
69,3 |
56 |
0,127 |
27 |
0,251 |
41 |
22 |
12 |
0,186 |
50 |
2 |
13 |
75 |
86,5 |
70 |
0,212 |
32 |
0,474 |
48 |
27 |
14 |
0,322 |

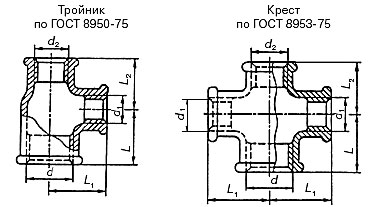

Рис. 5
Ду×Ду1×Ду2, мм |
Резьба трубная d×d1×d2, дюйм |
Тройники |
Кресты |
L, мм |
L1, мм |
L2, мм |
Масса, кг |
L, мм |
L1, мм |
L2, мм |
Масса, кг |
20×15×15 |
¾×½×½ |
30 |
31 |
28 |
0,158 |
30 |
31 |
28 |
0,200 |
20×20×15 |
¾×¼×½ |
33 |
33 |
31 |
0,185 |
33 |
33 |
31 |
0,264 |
25×15×20 |
1×½×¾ |
32 |
34 |
30 |
0,215 |
32 |
34 |
30 |
0,252 |
25×20×20 |
1×¾×¾ |
35 |
36 |
33 |
0,246 |
35 |
36 |
33 |
0,316 |
32×20×25 |
1¼×¾×1 |
36 |
41 |
35 |
0,329 |
36 |
41 |
35 |
0,396 |
32×25×25 |
1¼×1×1 |
40 |
42 |
38 |
0,374 |
— |
— |
— |
— |
40×25×32 |
1½×1×1¼ |
42 |
46 |
40 |
0,477 |
— |
— |
— |
— |
|
|
|
