Типы струевыпрямителей
Информация / Устройства учета расхода газа / Расходомеры переменного перепада давления
Основные характеристики наиболее распространенных типов струевыпрямителей приведены в табл. 8.3.
Струевыпрямители типа:
- «АМСА» (рис. 8.5, а) состоит из ячеек с квадратными отверстиями, образованными в результате пересечения пластин; размеры отверстий приведены на рисунке. Стенки отверстий должны иметь минимально возможную толщину, обусловленную требованиями прочности;
Таблица 8.2
| Местное сопротивление |
Коэффициенты уравнения (8.1) |
Наименьшая относительная длина Lk1 прямого участка между СУ (кроме труб Вентури) и местными сопротивлениями при β, равном |
| ak |
bk |
ck |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,75 |
| Для МС, расположенных перед СУ |
| Задвижка, равнопроходный шаровой кран |
11,5 |
82,0 |
6,7 |
12 |
12 |
12 |
13 |
15 |
19 |
24 |
| Пробковый кран |
14,5 |
30,5 |
2,0 |
16 |
18 |
20 |
23 |
26 |
30 |
32 |
| Запорный кран, вентиль |
17,5 |
64,5 |
4,1 |
18 |
18 |
19 |
22 |
26 |
33 |
38 |
| Затвор (заслонка) |
21,0 |
38,5 |
1,4 |
25 |
29 |
32 |
36 |
40 |
45 |
47 |
| Конфузор |
5,0 |
114 |
6,8 |
5 |
5 |
6 |
6 |
9 |
16 |
22 |
| Симметричное резкое сужение |
30,0 |
0,0 |
0,0 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
| Диффузор |
16,0 |
185 |
7,2 |
16 |
16 |
17 |
18 |
21 |
31 |
40 |
| Симметричное резкое расширение |
47,5 |
54,5 |
1,8 |
51 |
54 |
58 |
64 |
70 |
77 |
80 |
| Одиночное колено, тройник с заглушкой |
10,0 |
113 |
5,2 |
10 |
11 |
11 |
14 |
18 |
28 |
36 |
| Группа колен в одной плоскости, разветвляющиеся потоки |
13,5 |
82,5 |
3,7 |
14 |
15 |
17 |
20 |
26 |
36 |
42 |
| Группа колен в разных плоскостях, смешивающиеся потоки |
33,5 |
115 |
4,0 |
34 |
35 |
37 |
41 |
49 |
62 |
70 |
| Местное сопротивление неопределенного типа |
54,5 |
65,0 |
1,6 |
60 |
64 |
70 |
76 |
84 |
92 |
96 |
| Гильза термометра, плотномера или карман диаметром: |
| ≤0,03D |
5,0 |
0,0 |
0,0 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
| ≤0,13D |
20,0 |
0,0 |
0,0 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
| Струевыпрямитель |
22,0 |
0,0 |
0,0 |
22 |
22 |
22 |
22 |
22 |
252 |
22 |
| Для МС, расположенных за СУ |
| Любое местное сопротивление |
0,00 |
8,55 |
0,55 |
4 |
5 |
6 |
6 |
7 |
7 |
8 |
Примечания. 1. Значения наименьших длин прямых участков приведены для контроля их расчета по уравнению (8.1). Эти значения следует определять в большую сторону до получения целого числа. 2. Значения длин прямых участков в первых четырех пунктах таблицы приведены для полностью открытой запорной арматуры. 3. Длины прямых участков измеряют от торцов диафрагмы до внешней границы установки МС. 4. Термометры и плотнометры диаметром менее 0,13D устанавливают за СУ на расстоянии 5D–15D. Любые термометры перед СУ устанавливают на расстоянии не далее первого МС.
Таблица 8.3
| Тип струевыпрямителя |
Назначение |
Потеря давления |
| «Цанкер» — однодисковый пластинчатый |
Устраняет закручивание и асимметрию потока |
5 (0,5ρ • u²) |
| «Шпренкель» — трехдисковый перфорированный |
Очень хорошо устраняет асимметрию потока и снижает уровень пульсаций |
|
| с фасками |
11 (0,5ρ • u²) |
| без фасок |
14 (0,5ρ • u²) |
| «Трубчатый» |
Устраняет закручивание потока и частично уменьшает его асимметрию |
5 (0,5ρ • u²) |
| «АМСА» — пластинчато-решетчатый |
Устраняет только закручивание потока |
0,25 (0,5ρ • u²) |
| «Этуаль» — звездообразный |
То же |
0,25 (0,5ρ • u²) |
Примечание: ρ — плотность, кг/м³; u — скорость потока газа, м/с.

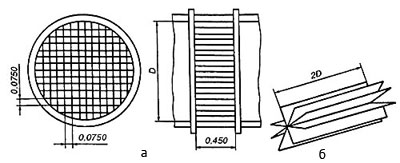

Рис. 8.5. Струевыпрямители:
а — «АМСА»; б — «Этуаль».
- «Этуаль» (рис. 8.5, б) состоит из восьми радиальных, расположенных под равными углами лопастей длиной, равной двум диаметрам трубопровода. Лопасти должны иметь минимально возможную толщину, обусловленную требованиями прочности;

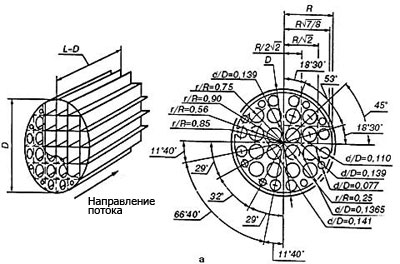

- «Цанкер» (рис. 8.6, а) состоит из диска с отверстиями определенных размеров и нескольких каналов (один канал на каждое отверстие), образуемых пересечением ряда пластин. Диск и пластины должны быть минимальной толщины, обеспечивающей требуемую прочность;

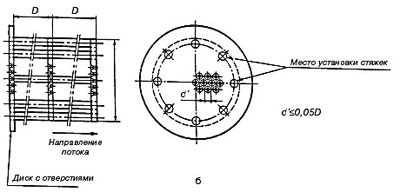

- «Шпренкель» (рис. 8.6, б) состоит из трех последовательно расположенных дисков с отверстиями. Расстояние между двумя последовательно установленными дисками равно диаметру трубопровода, в котором размещен струевыпрямитель. Общая площадь отверстий на дисках должна составлять более 40 % площади сечения трубопровода. Рекомендуют, чтобы отверстия на входных торцах дисков имели фаски. Толщина диска должна быть более диаметра отверстия, а диаметр отверстия должен быть менее или равен 1/20 диаметра трубопровода. Диски скрепляют между собой с помощью стяжек или шпилек, устанавливаемых по периферии отверстия трубопровода и имеющих минимально возможный диаметр, обусловленный требованиями прочности;
- «Трубчатый» (рис. 8.6, в) состоит из пакета скрепленных между собой параллельных и соприкасающихся труб, жестко установленных в трубопроводе. В струевыпрямителе должно быть не менее 19 труб. Длина труб должна быть не менее или равна 10dL". Трубы соединяют в пакет, который должен опираться на трубопровод.
   Рис. 8.6. Струевыпрямители:
а — «Цанкер»; б — «Шпренкель»; в — «Трубчатый». |
|
|
