Краны  шаровые со скользящими фланцами ГШК

ГШК со скользящими фланцами – шаровые краны, предназначенные для установки на газопроводах в качестве запорных устройств внутреннего и наружного применения. Рабочая среда для исполнения 1: неочищенный от механических примесей природный (газ по ГОСТ 5542-87), нефтепродукты (бензины этилированные и неэтилированные, дизельное топливо, керосин, масла), вода. Материал уплотнения затвора — полиуретан СКУ ПФЛ-100. Рабочая среда для исполнения 2 (в маркировке дополнительно указывается буква «Ж»): очищенный от механических примесей природный газ, паровая и жидкая фазы сжиженных углеводородов, нефтепродукты, вода. Материал уплотнения затвора — фторопласт Ф-4. Рабочее давление кранов ГШК — 2,5 МПа. Температура окружающей и рабочей среды — от −40 до +80 °С. Герметичность затвора — по классу А (по ГОСТ 9544-93).

Технические характеристики

Краны  шаровые со скользящими фланцами ГШК

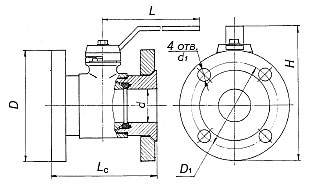

Обозначение Ду, мм D, мм D1, мм Lc, мм H, мм d, мм d1, мм L, мм Масса, кг
ГШК 15Ф-25 15 95 65 110 110 14 14 120 2,3
ГШК 20Ф-25 20 105 75 120 141 18 14 120 3,0
ГШК 25Ф-25 25 115 85 120 154 25 14 120 4,3
ГШК 32Ф-25 32 135 100 140 164 31 14 120 5,8
ГШК 40Ф-25 40 145 110 160 188 40 18 220 9,1
ГШК 50Ф-25 50 160 125 156 195 48 18 220 9,9

Предприятия-изготовители

  1. «Экс-Форма», ООО ПКФ

Цена на оборудование предоставляется по запросу.

Для получения консультации звоните нам 8-800-555-17-74.
