ГСГО-100/2-СГ-ЭК

Каталог оборудования / Газорегуляторные пункты и установки / Серийная продукция / С узлом учета расхода газа / С основной и резервной линиями редуцирования

ГСГО-100/2-СГ-ЭК

Приём заявок на поставку "ГСГО-100/2-СГ-ЭК"
Телефон: 8-800-555-17-74
E-mail:
On-line: заполнить заявку


Технические характеристики

Параметр Значение
Регулятор давления газа РДБК1-100
Регулируемая среда природный газ по ГОСТ 5542-87
Максимальное входное давление, МПа 1,2
Расход газа на обогреватель при давлении 2000 Па, м³/ч 0,2
Тепловая мощность газового обогревателя при давлении газа 2000 Па, Вт 1920
Время включения обогревателя, сек. 90
Время отключения обогревателя при прекращении подачи газа, сек. 90
Приведение измеренного рабочего объема газа к объему при стандартных условиях электронный корректор
Диапазон температуры измеряемой среды, °С от –20 до +50
Масса, кг 1000
  Значения для исполнения ГСГО100/2-СГ-ЭК
  00 01 02 03 04 05 06
Диапазон настройки давления газа на выходе, кПа 1–4 4–16 16–40 40–60 60–100 100–250 250–600
Диапазон настройки давления срабатывания сбросного клапана, кПа 1,26–5 5–20 20–50 50–75 75–126 126–300 300–700
Диапазон настройки автоматического отключения подачи газа, МПа:
при повышении выходного давления 0,0014–0,0060 0,006–0,022 0,022–0,060 0,060–0,080 0,08–0,14 0,14–0,32 0,32–0,75
при понижении выходного давления 0,0003–0,0020 0,001–0,003 0,002–0,003 0,01–0,03 0,01–0,06 0,05–0,12 0,1–0,4
Пропускная способность, м³/ч, при давлении на входе, МПа:
0,1 1600*, 2000**
0,3 3200, 4000
0,6 5600, 7000
0,9 8000, 10 000
1,2 10 400, 13 000

* Для ГСГО-100/2-СГ-ЭК с измерительным комплексом на базе счетчика газа СГ16МТ-800.

** Для ГСГО-100/2-СГ-ЭК с измерительным комплексом на базе счетчика газа СГ16МТ-1000.

ГРП шкафной представляет собой металлический шкаф 1 с теплоизоляцией.

В шкафу размещено технологическое оборудование 6. Для удобства обслуживания в шкафу имеются двери 4 и 5. Для обогрева ГРП шкафного в холодное время года предназначены два обогревателя 2, газ к которым подводится по газопроводу 3.

Технологическое газовое оборудование ГРП шкафного состоит из линии учета расхода газа, линии редуцирования и системы обогрева.

Линия учета расхода газа содержит фильтр 1, кран 16. Для визуального наблюдения за давлением газа и замера перепада давления на фильтре предусмотрены краны 21 и манометр 15. Для учета расхода газа предусмотрен измерительный комплекс 2.

Для обеспечения бесперебойной подачи газа потребителю при ремонте фильтра предусмотрена обводная линия с краном 17.

Для сброса газа при выполнении ремонтных работ предусмотрен сбросной трубопровод 34 с краном 24.

Линия редуцирования состоит из двух параллельных линий редуцирования, импульсных трубопроводов 3, 4, трубопровода сброса газа 35, клапана пружинного сбросного 7 с краном 23.

Для замера давления газа на выходе установлен клапан трехлинейный 12, обеспечивающий установку контрольного манометра.

Каждая линия содержит кран 19 на входе, регулятор давления газа блочный 5 (РДГБ-100), кран 27 на импульсной линии, кран 20 на выходе, а также клапан трехлинейный 11 для контроля давления при настройке отключающего устройства регулятора 5.

Для сброса газа при выполнении ремонтных работ предусмотрены продувочные трубопроводы 36 с кранами 26.

Для контроля давления установлены клапаны 8 и 10 с манометрами 13 и 14.

Система обогрева предназначена для обогрева ГРП шкафного в период отопительного сезона и включает два обогревателя 32 и 33, регулятор РДСГ-1,2 и кран 31.

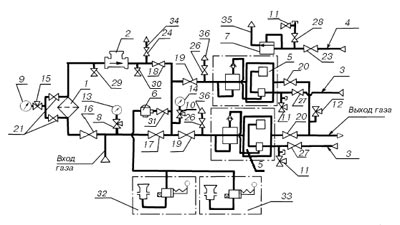

Схема пневматическая функциональная

Схема пневматическая функциональная:
1 — фильтр сетчатый; 2 — измерительный комплекс; 3, 4 — импульсные трубопроводы; 5, 6 — регуляторы давления; 7 — клапан пружинный сбросной; 8–12 — клапаны трехлинейные; 13–15 — манометры; 16–31 — запорная арматура; 32–33 — обогреватели газовые; 34, 35, 36 — трубопроводы сброса газа

Габаритный чертеж ГСГО-100/2-СГ-ЭК
Габаритный чертеж ГСГО-100/2-СГ-ЭК

Габаритный чертеж ГСГО-100/2-СГ-ЭК
