Клапан запорный газовый с электромагнитным приводом на высокое давление КЗГЭМ-ВД предназначен для использования в качестве запорного устройства газопроводных магистралей с рабочей средой в виде углеводородных газов и условным давлением до 1,2 МПа (до 12 кгс/м²).
Взвод клапана осуществляется вручную. Срабатывание клапана происходит при прекращении подачи электропитания на электромагнит.
Напряжение питания электромагнита ~220 В, 50 Гц. В составе клапана имеется датчик состояния (открыт/закрыт).
Клапан КЗГЭМ-ВД может быть использован в составе системы САКЗ-МК или в других аналогичных системах.
Технические характеристики
|
КЗГЭМ-ВД-50 |
КЗГЭМ-ВД-100 |
Регулируемая среда |
природный газ по ГОСТ 5542-87 |
Максимальное рабочее давление на входе, МПа |
1,2 |
1,2 |
Диаметр условного прохода Ду, мм |
50 |
100 |
Тип соединения |
фланцевое по ГОСТ 12815-80 |
Межцентровое расстояние крепежных отверстий фланца (D), мм |
125 |
180 |
Диаметр крепежных отверстий фланца клапана (d), мм |
18 |
18 |
Класс герметичности |
В |
В |
Напряжение питания переменного тока частотой (50±1) Гц, В |
220 |
220 |
Потребляемая мощность, ВА, не более |
10 |
10 |
Время срабатывания клапанов, с, не более |
1 |
1 |
Габаритные размеры, мм |
240×215×350 |
360×258×455 |
Масса, кг, не более |
8,5 |
18 |

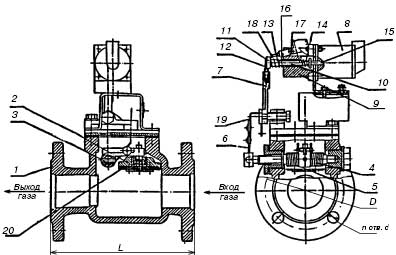

Клапан имеет (см. рисунок) корпус 1 с седлом, которое перекрывается клапаном 2 с резиновым уплотнителем 20, закрепленным на оси 3. На конце оси, выходящей наружу, жестко закреплен рычаг 6, который зацеплен с рычагом 7. На корпусе 1 закреплен электропривод, состоящий из электромагнита 8 с корпусом 9, в котором расположен шток 10 с втулкой 11.
Корпус электромагнита 9 оснащен фиксатором, расположенным на оси 17. Фиксатор служит для удержания клапана в открытом состоянии во время технологической подготовки оборудования. Подаваемый к клапану газ проходит через входной патрубок к выходному, если к электромагниту 8 подается соответствующее данному исполнению напряжение.
При прекращении подачи напряжения на электромагнит происходит перемещение втулки 11 под действием пружины 13. Упор 12, установленный на рычаге 7, выходит из зацепления с втулкой 11, освобождая связанные между собой рычаги 6 и 7, дает возможность оси 3 повернуться.
Усилие от пружин 4 и 5 передается клапану 2. Клапан 2 закрывает проход газа.
Клапан запорный газовый с электромагнитным приводом, высокого давления КЗГЭМ-ВД:
1 — корпус; 2 — клапан; 3 — ось; 4, 5 — пружины; 6, 7 — рычаги; 8 — электромагнит; 9 — корпус электромагнита; 10 — шток; 11 — втулка; 12 — упор; 13, 14 — пружины; 15 — штифт; 16 — фиксатор; 17 — ось;
18 — винт; 19 — скоба; 20 — резиновый уплотнитель
