Седловой отвод э. с. со встроенным режущим инструментом (фрезой) и клапаном «Газ–Стоп» тип А, В* (седелка — моноблок с функцией отключения при превышении потока) SDR 11 PE 100 PN 1–5 «Elgef Plus»

Каталог оборудования / Соединительные детали и элементы трубопроводов / Соединительные детали и элементы полиэтиленовых трубопроводов

Заказать

* Тип А — PN 1, тип В — PN 5.

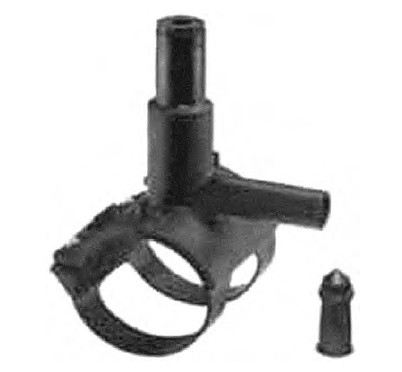

Седловой отвод э. с. со встроенным режущим инструментом (фрезой) и клапаном «Газ–Стоп» тип А, В (седелка — моноблок с функцией отключения при превышении потока) SDR 11 PE 100 PN 1–5 «Elgef Plus»

Предприятие–изготовитель: Georg Fischer, Швейцария.

  • Со встроенной фрезой для врезки под давлением.
  • С ответной нижней частью.
  • Без переливного отверстия.
  • Комплект поставляется с предустановленным переходником GS 20/1 или GS 32/1 с функцией отключения при превышении потока «Газ–Стоп».
  • Штыревой контакт — 4 мм.
  • Индикатор сварки.

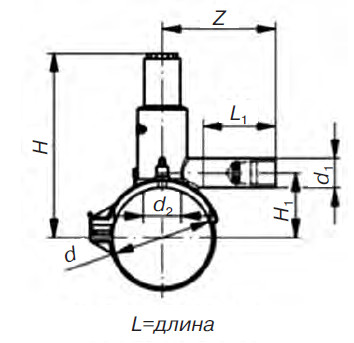

Седловой отвод э. с. со встроенным режущим инструментом и клапаном «Газ–Стоп» тип А, В SDR 11 PE 100 PN 1–5 «Elgef Plus»

Технические характеристики

Код SP GP Масса, кг d, мм d1, мм d2, мм H, мм H1, мм L, мм L1, мм Z, мм Vn max, м³/ч
193 130 432 1 20 0,4 63 20 25 146 44 144 76 110 25
193 130 434 1 20 0,4 63 32 25 146 44 144 76 110 100
193 130 452 1 12 0,564 90 20 32 198 61 162 76 115 25
193 130 454 1 12 0,624 90 32 32 198 61 162 76 115 100
193 130 462 1 9 0,615 110 20 32 208 71 162 76 115 25
193 130 464 1 9 0,677 110 32 32 208 71 162 76 125 100
193 130 472 1 6 0,664 125 20 32 216 79 162 76 120 25
193 130 474 1 6 0,724 125 32 32 216 79 162 76 120 100
193 130 492 1 6 0,725 160 20 32 233 96 162 76 120 25
193 130 494 1 6 0,786 160 32 32 233 96 162 76 130 100
