Седловой отвод э. с. со встроенным режущим инструментом (фрезой) (седелка — моноблок) SDR 11 PE 100 PN 10* «Elgef Plus»

Каталог оборудования / Соединительные детали и элементы трубопроводов / Соединительные детали и элементы полиэтиленовых трубопроводов

* Рабочее давление для газопроводов при коэффициенте запаса прочности С=2,0 в соответствии с требованиями СП 62.13330.2011.

Седловой отвод э. с. со встроенным режущим инструментом (фрезой) (седелка — моноблок) SDR 11 PE 100 PN 10 «Elgef Plus»

Предприятие–изготовитель: Georg Fischer, Швейцария.

  • Со встроенной фрезой для врезки под давлением.
  • С ответной нижней частью.
  • Штыревой контакт — 4 мм.
  • Индикатор сварки.

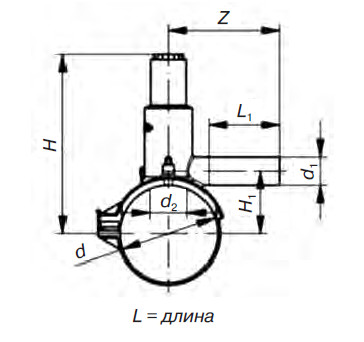

Седловой отвод э. с. со встроенным режущим инструментом SDR 11 PE 100 PN 10 «Elgef Plus»

Технические характеристики

Код SP GP Масса, кг d, мм d1, мм d2, мм H, мм H1, мм L, мм L1, мм Z, мм
193 131 932 1 20 0,39 63 20 25 146 44 144 76 110
193 131 933 1 20 0,39 63 25 25 146 44 144 76 110
193 131 934 1 20 0,39 63 32 25 146 44 144 76 110
193 131 952 1 12 0,45 90 20 32 198 61 162 76 115
193 131 953 1 12 0,45 90 25 32 198 61 162 76 115
193 131 954 1 12 0,45 90 32 32 198 61 162 76 115
193 131 962 1 9 0,535 110 20 32 208 71 162 76 115
193 131 963 1 9 0,665 110 25 32 208 71 162 76 115
193 131 964 1 9 0,535 110 32 32 208 71 162 76 125
193 131 967 1 8 0,6 110 63 32 208 71 162 100 160
193 131 972 1 6 0,6 125 20 32 216 79 162 76 120
193 131 973 1 6 0,6 125 25 32 216 79 162 76 120
193 131 974 1 6 0,6 125 32 32 216 79 162 76 120
193 131 992 1 6 0,665 160 20 32 233 96 162 76 120
193 131 993 1 6 0,665 160 25 32 233 96 162 76 125
193 131 994 1 6 0,665 160 32 32 233 96 162 76 130
193 131 997 1 6 0,7 160 63 32 233 96 162 100 170
