Седловой отвод со встроенным режущим инструментом (фрезой) (седловидное ответвление) SDR 11 PE 100 PN 10*

Каталог оборудования / Соединительные детали и элементы трубопроводов / Соединительные детали и элементы полиэтиленовых трубопроводов

Заказать

* Рабочее давление для газопроводов при коэффициенте запаса прочности С=2,0 в соответствии с требованиями СП 62.13330.2011.

Предприятие–изготовитель: Nupigeco S.p.A, Италия.

Для сварки с трубами с SDR 17,6 – 17 – 13,6 – 11.

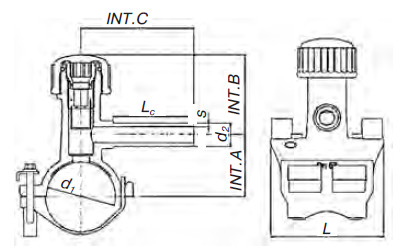

Технические характеристики

Артикул	∅, мм	PF max SDR**	Отверстие ∅	Масса, кг/шт.	Объем, м³/шт.	d1, мм	d2, мм	s, мм	Lc, мм	INT.A, мм	INT.В, мм	INT.C, мм	L, мм
12EPRES04020	40-20	11	18	0,4	0,0016	40	20	3	70	44	66	100	100
12EPRES05020	50-20	11	18	0,44	0,002	50	20	3	70	49	66	100	100
12EPRES06320	63-20	11	18	0,43	0,002	63	20	3	70	55,5	66	100	100
12EPRES07520	75-20	11	18	0,493	0,0027	75	20	3	70	61,5	66	100	100
12EPRES09020	90-20	11	18	0,533	0,0027	90	20	3	50	65	77	100	100
12EPRES11020	110-20	11	18	0,567	0,0027	110	20	3	50	75	77	100	100
12EPRES12520	125-20	11	18	0,58	0,0027	125	20	3	50	82,5	77	100	100
12EPRES16020	160-20	11	18	0,69	0,004	160	20	3	72,5	103	84	100	100
12EPRES18020	180-20	11	18	0,733	0,0027	180	20	3	72,5	113	84	100	100
12EPRES04025	40-25	11	18	0,42	0,002	40	25	3	70	44	66	100	100
12EPRES05025	50-25	11	18	0,44	0,002	50	25	3	70	49	66	100	100
12EPRES06325	63-25	11	18	0,46	0,002	63	25	3	70	55,5	66	100	100
12EPRES07525	75-25	11	18	0,507	0,0027	75	25	3	70	61,5	66	100	100
12EPRES09025	90-25	11	18	0,527	0,0027	90	25	3	50	65	77	100	100
12EPRES11025	110-25	11	18	0,567	0,0027	110	25	3	70	75	77	100	100
12EPRES12525	125-25	11	18	0,808	0,0032	125	25	3	70	82,5	77	100	100
12EPRES16025	160-25	11	18	0,7	0,004	160	25	3	72,5	103	84	100	100
12EPRES18025	180-25	11	18	0,68	0,004	180	25	3	72,5	113	84	100	100
12EPRES04032	40-32	11	18	0,442	0,0016	40	32	3	70	44	66	100	100
12EPRES05032	50-32	11	18	0,443	0,002	50	32	3	70	49	66	100	100
12EPRES06332	63-32	11	18	0,435	0,002	63	32	3	70	55,5	66	100	100
12EPRES07532	75-32	11	18	0,497	0,0027	75	32	3	70	61,5	66	100	100
12EPRES09032	90-32	11	18	0,508	0,0032	90	32	3	50	65	77	100	100
12EPRES11032	110-32	11	18	0,533	0,0027	110	32	3	50	75	77	100	100
12EPRES12532	125-32	11	18	0,58	0,0032	125	32	3	50	82,5	77	100	100
12EPRES16032	160-32	11	18	0,68	0,004	160	32	3	72,5	103	84	100	100
12EPRES18032	180-32	11	18	0,69	0,004	180	32	3	72,5	113	84	100	100
12EPRES06340	63-40	11	24	0,663	0,0027	63	40	3,7	70	62	92	100	120
12EPRES06350	63-50	11	18	0,716	0,0032	63	50	4,6	70	55,5	115	100	100
12EPRES07550	75-50	11	18	1,24	0,008	75	50	4,6	82	105	102,5	140	120
12EPRES06363	63-63	11	18	0,985	0,004	63	63	5,8	70	55,5	115	100	100
12EPRES07563	75-63	11	18	1,34	0,008	75	63	5,8	95	110	102,5	180	120

** PF max SDR = глубина прорезания фрезой.
