Седловой отвод э. с. SDR 11 PE 100 PN 10* «Elgef Plus»

Каталог оборудования / Соединительные детали и элементы трубопроводов / Соединительные детали и элементы полиэтиленовых трубопроводов

* Рабочее давление для газопроводов при коэффициенте запаса прочности С=2,0 в соответствии с требованиями СП 62.13330.2011.

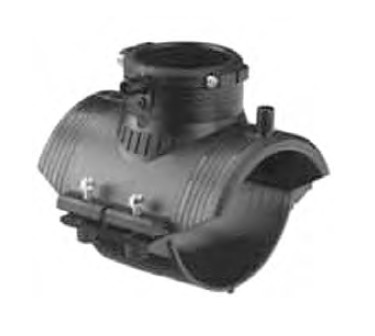

Седловой отвод э. с. SDR 11 PE 100 PN 10 «Elgef Plus»

Предприятие–изготовитель: Georg Fischer, Швейцария.

  • С ответной нижней частью.
  • Штыревой контакт — 4 мм.
  • Индикатор сварки.
Седловой отвод э. с. SDR 11 PE 100 PN 10 «Elgef Plus»

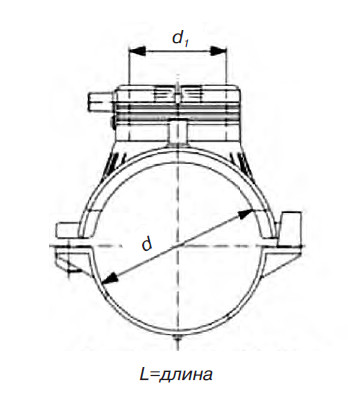

Технические характеристики

Код SP GP Масса, кг d, мм d1, мм L, мм
193 131 037 1 5 0,335 63 63 165
193 131 047 1 5 0,465 75 63 165
193 131 057 1 5 0,425 90 63 165
193 131 067 1 3 0,493 110 63 165
193 133 067**** 1 10 0,488 110 63 182
193 131 077 1 3 0,523 125 63 165
193 131 087 1 3 0,523 140 63 165
193 131 097 1 4 0,526 160 63 165
193 133 097**** 1 7 0,595 160 63 182
193 131 107 1 5 0,632 180 63 165
193 131 117 1 5 0,651 200 63 165
193 131 127 1 4 0,653 225 63 165
193 131 137** 1 4 0,665 250 63 165
193 131 147*** 1 8 0,37 280 63 165
193 131 157*** 1 8 0,37 315— 400 63 165

** Использование любых головных частей седелки с фрезой или клапанов и литых фитингов с фрезой из модульной системы невозможно.

*** Использование любых головных частей седелки с фрезой или клапанов и литых фитингов с фрезой из модульной системы невозможно. Поставляются без ответной части. Монтаж осуществляется с помощью инструмента Topload (799 350 475).

**** С литой ответной нижней частью.
