Седловой отвод (накладной уход) SDR 11 PE 100 PN 10*
Каталог оборудования / Соединительные детали и элементы трубопроводов / Соединительные детали и элементы полиэтиленовых трубопроводов
* Рабочее давление для газопроводов при коэффициенте запаса прочности С=2,0 в соответствии с требованиями СП 62.13330.2011.
Предприятие–изготовитель: Nupigeco S.p.A, Италия.

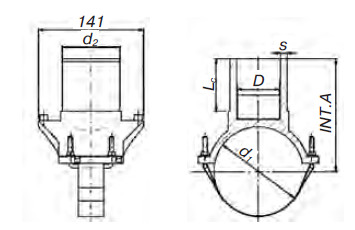

Технические характеристики
Артикул |
∅, мм |
SDR min** |
Масса, кг/шт. |
Объем, м³/шт. |
d1, мм |
d2, мм |
s, мм |
Lc, мм |
INT.A, мм |
D, мм |
12EC0L09040° |
90–40 |
17,6 |
0,473 |
0,0027 |
90 |
40 |
3,7 |
65 |
137,5 |
30 |
12EC0L11040° |
110–40 |
17,6 |
0,467 |
0,0027 |
110 |
40 |
3,7 |
65 |
147,5 |
30 |
12EC0L12540° |
125–40 |
17,6 |
0,487 |
0,0027 |
125 |
40 |
3,7 |
65 |
155 |
30 |
12EC0L14040 |
140–40 |
17,6 |
0,473 |
0,0027 |
140 |
40 |
3,7 |
65 |
162,5 |
30 |
12EC0L16040 |
160–40 |
17,6 |
0,48 |
0,0027 |
160 |
40 |
3,7 |
65 |
172,5 |
30 |
12EC0L18040 |
180–40 |
17,6 |
0,5 |
0,0027 |
180 |
40 |
3,7 |
65 |
182,5 |
30 |
12EC0L20040 |
200–40 |
17,6 |
0,483 |
0,0027 |
200 |
40 |
3,7 |
65 |
192,5 |
30 |
12EC0L22540 |
225–40 |
17,6 |
0,487 |
0,0027 |
225 |
40 |
3,7 |
65 |
205 |
30 |
12EC0L25040 |
250–40 |
17,6 |
0,49 |
0,0027 |
250 |
40 |
3,7 |
65 |
217,5 |
30 |
12EC0L28040 |
280–40 |
17,6 |
0,527 |
0,0027 |
280 |
40 |
3,7 |
65 |
232,5 |
30 |
12EC0L31540 |
315–40 |
17,6 |
0,51 |
0,0027 |
315 |
40 |
3,7 |
65 |
250 |
30 |
12EC0L07550° |
75–50 |
17,6 |
0,49 |
0,0027 |
75 |
50 |
4,6 |
65 |
130 |
38 |
12EC0L09050° |
90–50 |
17,6 |
0,487 |
0,0027 |
90 |
50 |
4,6 |
65 |
137,5 |
38 |
12EC0L11050° |
110–50 |
17,6 |
0,483 |
0,0027 |
110 |
50 |
4,6 |
65 |
147,5 |
38 |
12EC0L12550 |
125–50 |
17,6 |
0,487 |
0,0027 |
125 |
50 |
4,6 |
65 |
155 |
38 |
12EC0L14050 |
140–50 |
17,6 |
0,493 |
0,0027 |
140 |
50 |
4,6 |
65 |
162,5 |
38 |
12EC0L16050 |
160–50 |
17,6 |
0,5 |
0,0027 |
160 |
50 |
4,6 |
65 |
172,5 |
38 |
12EC0L18050 |
180–50 |
17,6 |
0,5 |
0,0027 |
180 |
50 |
4,6 |
65 |
182,5 |
38 |
12EC0L20050 |
200–50 |
17,6 |
0,5 |
0,0027 |
200 |
50 |
4,6 |
65 |
192,5 |
38 |
12EC0L22550 |
225–50 |
17,6 |
0,533 |
0,0027 |
225 |
50 |
4,6 |
65 |
205 |
38 |
12EC0L25050 |
250–50 |
17,6 |
0,513 |
0,0027 |
250 |
50 |
4,6 |
65 |
217,5 |
38 |
12EC0L28050 |
280–50 |
17,6 |
0,52 |
0,0027 |
280 |
50 |
4,6 |
65 |
232,5 |
38 |
12EC0L31550 |
315–50 |
17,6 |
0,527 |
0,0027 |
315 |
50 |
4,6 |
65 |
250 |
38 |
12EC0L07563° |
75–63 |
17,6 |
0,54 |
0,0032 |
75 |
63 |
5,8 |
90 |
140 |
44 |
12EC0L09063° |
90–63 |
17,6 |
0,527 |
0,0027 |
90 |
63 |
5,8 |
90 |
147,5 |
44 |
12EC0L11063° |
110–63 |
17,6 |
0,533 |
0,0027 |
110 |
63 |
5,8 |
90 |
157,5 |
44 |
12EC0L12563 |
125–63 |
17,6 |
0,53 |
0,0027 |
125 |
63 |
5,8 |
90 |
165 |
44 |
12EC0L14063 |
140–63 |
17,6 |
0,533 |
0,0027 |
140 |
63 |
5,8 |
90 |
172,5 |
44 |
12EC0L16063 |
160–63 |
17,6 |
0,537 |
0,0027 |
160 |
63 |
5,8 |
90 |
182,5 |
44 |
12EC0L18063 |
180–63 |
17,6 |
0,533 |
0,0027 |
180 |
63 |
5,8 |
90 |
192,5 |
44 |
12EC0L20063 |
200–63 |
17,6 |
0,54 |
0,0027 |
200 |
63 |
5,8 |
90 |
202,5 |
44 |
12EC0L22563 |
225–63 |
17,6 |
0,547 |
0,0027 |
225 |
63 |
5,8 |
90 |
215 |
44 |
12EC0L25063 |
250–63 |
17,6 |
0,55 |
0,0027 |
250 |
63 |
5,8 |
90 |
227,5 |
44 |
12EC0L28063 |
280–63 |
17,6 |
0,55 |
0,0027 |
280 |
63 |
5,8 |
90 |
242,5 |
44 |
12EC0L31563 |
315–63 |
17,6 |
0,573 |
0,0027 |
315 |
63 |
5,8 |
90 |
260 |
44 |
** Для сварки труб с SDR 17,6 – 17 – 13,6 – 11 – 9 – 7,4.
