Клапан отключения избыточного расхода газа «Газ-Стоп»

Каталог оборудования / Соединительные детали и элементы трубопроводов / Соединительные детали и элементы полиэтиленовых трубопроводов

Заказать

Предприятие-изготовитель: Plasson Ltd., Израиль

Клапан безопасности «Газ-Стоп» обычно устанавливается в полиэтиленовых газопроводах индивидуальных потребителей в отводе седелки или подводке к дому. Механизм клапана автоматически срабатывает при увеличении расхода газа сверх допустимого предела, вызванного механическим повреждением или разрывом газопровода и перекрывает проход до восстановления нормального перепада давления до и после себя.

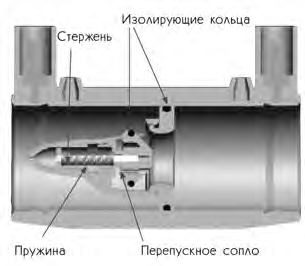

При использовании конструкции клапана без перепускного сопла необходимо подать давление со стороны газопровода-ввода для открытия клапана.

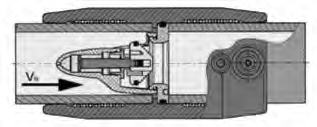

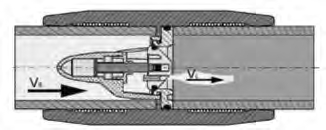

Клапан отключения избыточного расхода газа «Газ-Стоп» в открытом и закрытом положении.

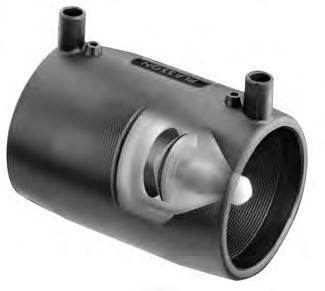

Клапан интегрирован внутри стандартных соединительных деталей «Plasson» с закладным электронагревателем: муфт и удлиненных муфт диаметрами 32, 40, 50 и 63 мм, редукционных муфт 40x32, 50x32, 50x40, 63x32, 63x40, 63x50 мм, а также отводов седелок диаметром 20 и 32 мм.

В зависимости от рабочего давления в газопроводе существуют клапаны двух видов: от 25 мбар до 1 бар (тип D) или от 35 мбар до 5 бар (тип Z). Клапан типа GDF, собранный внутри отвода седелки, предназначен для работы при давлении от 1 до 4 бар.

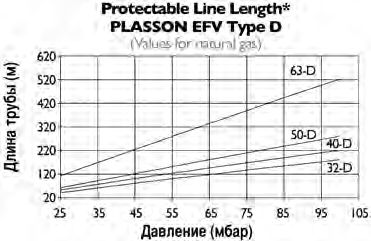

*Длина контролируемого участка газопровода при рабочем давлении газа от 25 мбар до 1 бар.
*Расчетные (примерные) значения.

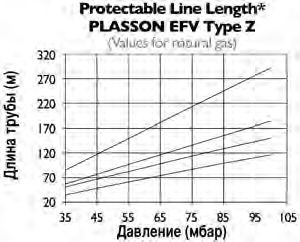

*Длина контролируемого участка газопровода при рабочем давлении газа от 35 мбар до 5 бар.

На базе муфты Plasson Ltd с закладным электронагревателем 4901D/4901Z*

Код d, мм D, мм l, мм L1, мм L, мм
4901Z4032 32 44 6 39 90
4901Z4040 40 56 13 43 98
4901Z4050 50 68 9 44 100
4901Z4063 63 82 7 52 118

На базе удлиненной муфты Plasson Ltd с закладным электронагревателем* 4901D/4901Z/4901F

Код d, мм D, мм l, мм L1, мм L, мм
4901Z4L32 32 44 12 46 104
4901Z4L40 40 56 24 55 121
4901Z4L50 50 68 27 63 139
4901Z4L63 63 82 32 76 166

На базе редукционной муфты Plasson Ltd с закладным электронагревателем* 4911D/4911Z

Код d, мм L, мм l, мм L1, мм L2, мм D, мм D1, мм
4911Z4040032 40×32 90 10 44 56 44 34
4911Z4050032 50×32 98 20 48 68 44 34
4911Z4050040 50×40 98 18 48 68 56 39
4911Z4063032 63×32 118 39 57 34 82 44
4911Z4063040 63×40 118 37 57 39 82 56
4911Z4063050 63×50 118 26 57 44 82 68

На базе отвода седелки Plasson Ltdс закладным электронагревателем* 4463B/4963K/4963F

Код d, мм A, мм L, мм D1, мм D2, мм
EVF 20 GDF 20 1,5 60 13,1 17,3
EVF 32 GDF 32 1,5 51 24 28,8

*Для сварки труб и фитингов без спирали SDR11.
*Клапаны двух типов:

  • тип D для рабочего давления 25 мбар — 1 бар;
  • тип Z для рабочего давления 35 мбар — 5 бар.
d Тип Диапазон давлений Номинальный поток при минимальном давлении, м3/ч Поток закрытия клапана при минимальном давлении, м3/ч Перепускной
поток, л/ч
Клапан установлен внутри муфты и редукционной муфты
32 D 25 мбар - 1 бар 11,25 14,63 - 18,75 < 30@100 мбар
32 Z 35 мбар - 5 бар 16,25 21,13 - 24,38 < 30@1 бар
40 D 25 мбар - 1 бар 18,75 24,38 - 30,0 < 30@100 мбар
40 Z 35 мбар - 5 бар 25 32,5 - 36,25 < 30@1 бар
50 D 25 мбар - 1 бар 27,5 38,75 - 46,25 < 30@100 мбар
50 Z 35 мбар - 5 бар 40 52,5 - 56,25 < 30@1 бар
63 D 25 мбар - 1 бар 50 65,0 - 70,0 < 30@100 мбар
63 Z 35 мбар - 5 бар 63,75 82,88 - 90,0 < 30@1 бар
Клапан установлен внутри отвода седелки
20 GDF 1 - 5 бар 25 41,4 - 49,1 < 0,11@4 бар
32 GDF 1 - 5 бар 100 164 - 199 < 0,11@4 бар
Клапан установлен внутри муфты
32 GDF 1 - 5 бар 100 164 - 199 < 1,5@1 бар

Значения номинального потока VN и потока закрытия VS клапанов Plasson EFV*20–63 типов D, Z, GDF

EFV 32 D (d=32) для природного газа
Р, бар VN (м3/ч) VS (м3/ч)
0,025 11,25 14,7
0,1 11,8 15,5
0,5 14,3 18,9
1 16,1 21,3
EFV 32 Z (d=32) для природного газа
Р, бар VN (м3/ч) VS (м3/ч)
0,035 16,25 21,3
0,1 17 22,3
1 23,3 30,5
2 29,6 38,8
3 34,9 45,6
4 39,8 52,4
5 45,1 59,2
EFV 63 Z (d=63) для природного газа
Р, бар VN (м3/ч) VS (м3/ч)
0,035 63,75 84,4
0,1 65 85,3
0,5 75,2 98,9
1 88,7 116,4
2 110,1 144,5
3 130 170,7
4 142,5 187,2
5 160 210,5
EFV 40 D (d=40) для природного газа
Р, бар VN (м3/ч) VS (м3/ч)
0,025 18,75 24,7
0,1 20,7 27,2
0,5 23,3 30,5
1 28,1 36,9
EFV 40 Z (d=40) для природного газа
Р, бар VN (м3/ч) VS (м3/ч)
0,035 25 32,8
0,1 25,7 33,9
1 34,9 46
2 43,2 56,7
3 50,4 66,4
4 57,2 75,2
5 62,6 82,0
EFV 20 GDF (D25)** для природного газа
Р, бар VN (м3/ч) VS (м3/ч)
1 25 41
2 31,5 51,8
3 37,2 61,3
4 43,4 71,2
EFV 50 D (d=50) для природного газа
Р, бар VN (м3/ч) VS (м3/ч)
0,025 27,5 39,8
0,1 28,3 40,7
0,5 32,7 47
1 39,2 56,3
EFV 50 Z (d=50) для природного газа
Р, бар VN (м3/ч) VS (м3/ч)
0,035 40 52,8
0,1 42,7 56,3
0,5 50,9 66,9
1 58,7 77,1
2 72,7 95,5
3 86,3 113,5
4 96,5 126,5
5 99,9 130,9
EFV 20 GDF (D25)** для природного газа
Р, бар VN (м3/ч) VS (м3/ч)
1 100 168
2 128 215
3 150 252
4 172 297
5 187 324
EFV 63 D (d=63) для природного газа
Р, бар VN (м3/ч) VS (м3/ч)
0,025 50 66,9
0,1 51,4 68,9
0,5 58,8 78,6
1 72,7 97

*EFV (Excess Flow Valve Gas Stop) — клапан «Газ–Стоп» (отключения избыточного потока газа).
**D25, D100 в характеристиках GDF относится к Номинальному потоку природного газа.

Время до открытия клапана 25–1000 мбар после ремонта трубопровода, мин


 Рраб, мбар Длина трубопровода, м
10 15 20
d=32 25 1 1 1,5
100 2 3 4
500 5 7 9
1000 6 9 11
d=40 25 1,2 1,8 2,3
100 4 6 8
500 7 10 14
1000 9 13,6 18
d=50 25 1,2 1,8 2,3
100 5 7,5 10
500 10 15 20
1000 13 19 26
d=63 25 1,7 2,5 3,5
100 8 12 16
500 17 26 34
1000 21 32 42

Время до открытия клапана 35–5000 мбар после ремонта трубопровода, мин


 Рраб, мбар Длина трубопровода, м
10 15 20
d=32 35 2 3 4
100 9 14 18
500 18 27 36
1000 22 33 44
1500 24 36 48
5000 30 45 60
d=40 35 3 4 6
100 11 16 22
500 28 42 56
1000 35 53 70
1500 39 59 78
5000 52 79 104
d=50 35 3 4 6
100 14 21 28
500 34 51 68
1000 43 65 86
1500 48 72 96
5000 63 95 126
d=63 35 4 5 7
100 21 32 42
500 53 80 106
1000 69 103 137
1500 76 114 152
5000 100 150 200

Для получения консультации звоните нам 8-800-555-17-74.
