Кран шаровой трехходовой ФБ39

Каталог оборудования / Арматура трубопроводная промышленная / Краны

Заказать

ФБ39 – трехходовой шаровой кран, предназначенный для установки в качестве запорного устройства на технологических линиях химических, нефтеперерабатывающих, целлюлозно-бумажных и других производственных предприятий с жидкими, газообразными, в том числе агрессивными, рабочими средами. Рабочая среда — среды, по отношению к которым применяемые материалы обладают коррозионной устойчивостью. Условный проход — 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150 мм. Рабочее давление — 1,6; 2,5; 4,0 МПа. Температура рабочей среды — от −35 до +160 °С. Герметичность затвора — по классу А (по ГОСТ 9544-93). Климатическое исполнение — У3 (по ГОСТ 15150-69). Усилие поворота ручки — 150 Н. Полный средний ресурс — 8000 циклов.

Технические характеристики

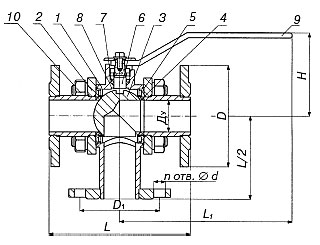

Кран шаровой трехходовой:
1 — корпус; 2 — боковой патрубок; 3 — плавающий шар; 4 — фторопластовое уплотнение; 5 — кольцо; 6 — шпиндель; 7, 8 — прокладки; 9 — ручка; 10 — шпилька

Обозначение	Pу, МПа	Ду, мм	D, мм	D1, мм	n, мм	d, мм	L, мм	L1, мм	H, мм	Масса, кг
ФБ 39.040.015	1,6	15	95	65	4	14	130	134	89	2,4
ФБ 39.040.020	1,6	20	105	75	4	14	150	134	92	2,9
ФБ 39.040.025*	1,6	25/20	115	85	4	14	160	134	92	3,1
ФБ 39.040.032	1,6	32	135	100	4	18	180	250	139	7,1
ФБ 39.040.040	1,6	40	145	110	4	18	200	250	143	7,9
ФБ 39.040.050	1,6	50	160	125	4	18	230	250	143	9,9
ФБ 39.040.065	1,6	65	180	145	4	18	290	250	161	16,4
ФБ 39.040.080*	1,6	80/75	195	160	4	18	310	292	197	21,5
ФБ 39.040.100	1,6	100	215	180	8	18	350	292	211	31

* Неполнопроходной.

Обозначение	Pу, МПа	Ду, мм	G, дюйм	L2, мм	Масса, кг
ФБ 39.060.015	1,6	15	½	75	0,7
ФБ 39.060.020	1,6	20	¾	80	0,9
ФБ 39.060.025*	1,6	25/20	1	90	0,9
ФБ 39.060.032	1,6	32	1¼	120	2,4
ФБ 39.060.040	1,6	40	1½	130	3,1
ФБ 39.060.050	1,6	50	2	140	3,9

* Неполнопроходной.

Предприятия-изготовители

1. «Фобос», ЗАО


Цена на оборудование предоставляется по запросу.
