Краны шаровые ФБ
Каталог оборудования / Арматура трубопроводная промышленная / Краны
ФБ – шаровой газовый кран, предназначенный для установки на технологических и производственных линиях газовой, нефтеперерабатывающей, целлюлозно-бумажной промышленности в качестве запорной арматуры. Шаровые краны серии ФБ выпускаются в нескольких исполнениях: ФБ муфтовые, ФБ фланцевые, ФБ приварные, ФБ с электроприводом. Рабочая среда — среды, по отношению к которым применяемые материалы обладают коррозионной устойчивостью. Рабочее давление — 1,6 МПа, 2,5 МПа. Температура рабочей среды — от −35 до +160 °С. Климатическое исполнение — У3 (по ГОСТ 15150-69). Герметичность затвора — по классу А (по ГОСТ 9544-93).
Усилие поворота ручки — 150 Н. Полный средний ресурс — 8000 циклов. Номинальное напряжение питания исполнительного механизма — 380 В/50Гц.* Потребляемая мощность — 0,5 Вт.*
* Параметры для исполнения с электроприводом.
Технические характеристики
Ду, мм |
Тип исполнения |
15 |
Фланцевые, муфтовые, приварные |
20 |
25 |
32 |
40 |
50 |
65 |
Фланцевые, приварные |
80 |
100 |
125 |
150 |
200 |

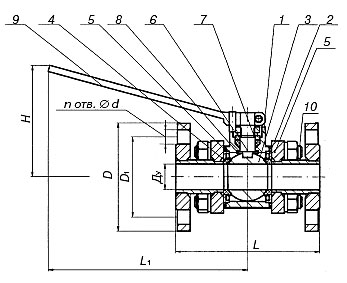

Кран шаровой фланцевый:
1 — корпус; 2 — боковой патрубок; 3 — плавающий шар; 4 — фторопластовое уплотнение; 5 — кольцо; 6 — шпиндель; 7, 8 — прокладки; 9 — ручка; 10 — шпилька
Обозначение |
Pу, МПа |
Ду, мм |
D, мм |
D1, мм |
n, мм |
d, мм |
L, мм |
L1, мм |
H, мм |
Масса, кг |
ФБ 39.010.015 |
1,6 |
15 |
95 |
65 |
4 |
14 |
130 |
134 |
89 |
2,4 |
ФБ 39.010.020 |
1,6 |
20 |
105 |
75 |
4 |
14 |
150 |
134 |
92 |
2,9 |
ФБ 39.010.025* |
1,6 |
25/20 |
115 |
85 |
4 |
14 |
160 |
134 |
92 |
3,1 |
ФБ 39.010.032 |
1,6 |
32 |
135 |
100 |
4 |
18 |
180 |
250 |
139 |
7,1 |
ФБ 39.010.040 |
1,6 |
40 |
145 |
110 |
4 |
18 |
200 |
250 |
143 |
7,9 |
ФБ 39.010.050 |
1,6 |
50 |
160 |
125 |
4 |
18 |
230 |
250 |
143 |
9,9 |
ФБ 39.010.065 |
1,6 |
65 |
180 |
145 |
4 |
18 |
290 |
250 |
161 |
16,4 |
ФБ 39.010.080 |
1,6 |
80/75 |
195 |
160 |
4 |
18 |
310 |
292 |
197 |
21,5 |
ФБ 39.010.100 |
1,6 |
100 |
215 |
180 |
8 |
18 |
350 |
292 |
211 |
31 |
ФБ 39.010.125* |
1,6 |
125/100 |
245 |
210 |
8 |
18 |
400 |
292 |
211 |
42,5 |
ФБ 39.010.150 |
1,6 |
150 |
280 |
240 |
8 |
22 |
480 |
400 |
220 |
72 |
ФБ 39.010.015 |
2,5 |
15 |
95 |
65 |
4 |
14 |
130 |
134 |
89 |
2,4 |
ФБ 39.010.020 |
2,5 |
20 |
105 |
75 |
4 |
14 |
150 |
134 |
92 |
3,4 |
ФБ 39.010.025* |
2,5 |
25/20 |
115 |
85 |
4 |
14 |
160 |
134 |
92 |
3,95 |
ФБ 39.010.032 |
2,5 |
32 |
135 |
100 |
4 |
18 |
180 |
250 |
139 |
8,35 |
ФБ 39.010.040 |
2,5 |
40 |
145 |
110 |
4 |
18 |
200 |
250 |
143 |
9,4 |
ФБ 39.010.050 |
2,5 |
50 |
160 |
125 |
4 |
18 |
230 |
250 |
143 |
11,9 |
ФБ 39.010.065 |
2,5 |
65 |
180 |
145 |
8 |
18 |
290 |
250 |
161 |
18,1 |
ФБ 39.010.080 |
2,5 |
80/75 |
195 |
160 |
8 |
18 |
310 |
292 |
197 |
22,3 |
ФБ 39.010.100 |
2,5 |
100 |
230 |
190 |
8 |
22 |
350 |
292 |
211 |
31 |
ФБ 39.010.125* |
2,5 |
125/100 |
270 |
220 |
8 |
26 |
400 |
292 |
211 |
43,1 |
ФБ 39.010.150 |
2,5 |
150 |
300 |
250 |
8 |
26 |
480 |
400 |
220 |
73,2 |
* Неполнопроходной.

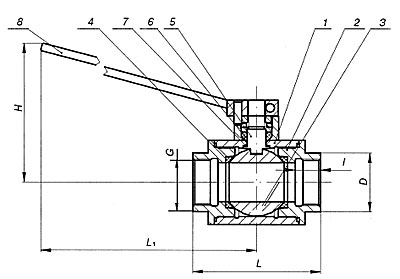

Кран шаровой муфтовый:
1 — корпус; 2 — штуцер; 3 — плавающий шар; 4 — фторопластовое уплотнение; 5 — шпиндель; 6, 7 — прокладки; 8 — ручка
Обозначение |
Pу, МПа |
Ду, мм |
G, дюйм |
D, мм |
L, мм |
L1, мм |
I, мм |
H, мм |
Масса, кг |
ФБ 39.030.015 |
1,6 |
15 |
½ |
27 |
75 |
134 |
17 |
89 |
0,7 |
ФБ 39.030.020 |
1,6 |
20 |
¾ |
36 |
80 |
134 |
20 |
91 |
0,9 |
ФБ 39.030.025* |
1,6 |
25/20 |
1 |
41 |
90 |
134 |
19 |
91 |
0,9 |
ФБ 39.030.032 |
1,6 |
32 |
1¼ |
50 |
120 |
250 |
26 |
137 |
2,4 |
ФБ 39.030.040 |
1,6 |
40 |
1½ |
60 |
130 |
250 |
26 |
142 |
3,1 |
ФБ 39.030.050 |
1,6 |
50 |
2 |
70 |
140 |
250 |
25 |
150 |
3,9 |
ФБ 39.010.015 |
2,5 |
15 |
½ |
27 |
75 |
134 |
17 |
89 |
0,7 |
ФБ 39.010.020 |
2,5 |
20 |
¾ |
36 |
80 |
134 |
20 |
91 |
0,9 |
ФБ 39.010.025* |
2,5 |
25/20 |
1 |
41 |
90 |
134 |
19 |
91 |
0,9 |
ФБ 39.010.032 |
2,5 |
32 |
1¼ |
50 |
120 |
250 |
26 |
137 |
2,4 |
ФБ 39.010.040 |
2,5 |
40 |
1½ |
60 |
130 |
250 |
26 |
142 |
3,1 |
ФБ 39.010.050 |
2,5 |
50 |
2 |
70 |
140 |
250 |
25 |
150 |
3,9 |
* Неполнопроходной.

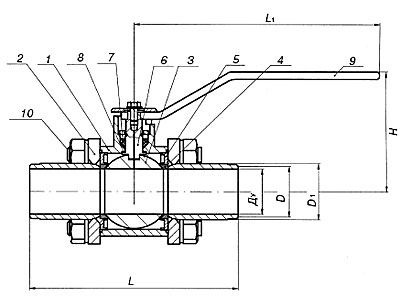

Кран шаровой приварной:
1 — корпус; 2 — боковой патрубок; 3 — плавающий шар; 4 — фторопластовое уплотнение; 5 — кольцо; 6 — шпиндель; 7, 8 — прокладки; 9 — ручка; 10 — шпилька
Обозначение |
Pу, МПа |
Ду, мм |
D, мм |
D1, мм |
L, мм |
L1, мм |
H, мм |
Масса, кг |
ФБ 39.020.025* |
1,6 |
25/20 |
27 |
32 |
127 |
134 |
92 |
1,8 |
ФБ 39.020.040 |
1,6 |
38 |
40 |
48 |
165 |
250 |
143 |
5,4 |
ФБ 39.020.050 |
1,6 |
49 |
51 |
62 |
178 |
250 |
150 |
6,6 |
ФБ 39.020.065 |
1,6 |
65 |
67 |
80 |
190 |
250 |
162 |
10,4 |
ФБ 39.020.080 |
1,6 |
75 |
80 |
92 |
220 |
292 |
197 |
13,5 |
ФБ 39.020.100 |
1,6 |
96 |
98 |
114 |
305 |
292 |
211 |
22 |
ФБ 39.020.125* |
1,6 |
125/96 |
123 |
137 |
356 |
292 |
211 |
29,5 |
ФБ 39.020.150 |
1,6 |
146 |
148 |
159 |
394 |
400 |
220 |
56 |
ФБ 39.120.025* |
2,5 |
25/20 |
27 |
32 |
127 |
134 |
92 |
1,8 |
ФБ 39.120.040 |
2,5 |
38 |
40 |
48 |
165 |
250 |
143 |
5,4 |
ФБ 39.120.050 |
2,5 |
49 |
51 |
62 |
178 |
250 |
150 |
6,6 |
ФБ 39.120.065 |
2,5 |
65 |
67 |
80 |
190 |
250 |
162 |
10,4 |
ФБ 39.120.080 |
2,5 |
76* |
80 |
92 |
220 |
292 |
197 |
17,5 |
ФБ 39.120.100 |
2,5 |
96 |
98 |
114 |
305 |
292 |
211 |
41,6 |
* Неполнопроходной. Цена на оборудование предоставляется по запросу.
