Клапан пружинный сбросной ПСКУ-50 является прибором мембранного типа прямого действия и предназначен для ограничения давления неагрессивных газов путем сброса газа в атмосферу до установленной величины при повышении давления в сети сверх допустимого предела.
Клапаны ПСКУ-50 устанавливаются на магистралях низкого, среднего и высокого давления газорегуляторных пунктов.
Технические характеристики
|
ПСКУ-50Н/5 |
ПСКУ-50С/50 |
ПСКУ-50С/125 |
ПСКУ-50В/300 |
ПСКУ-50В/630 |
ПСКУ-50В/1000 |
| Максимальное рабочее давление, кПа |
5,6 |
55 |
135 |
330 |
693 |
1100 |
| Диапазон настройки срабатывания, кПа |
2–5 |
20–50 |
50–125 |
125–300 |
300–630 |
630–1000 |
| Габаритные размеры, мм |
| диаметр D |
225 |
225 |
225 |
225 |
225 |
230 |
| высота H |
210 |
210 |
210 |
220 |
220 |
220 |
| Масса, кг, не более |
6,5 |
6,5 |
6,5 |
6,5 |
6,5 |
6,5 |
Чугунный корпус 1 (см. рисунок) выполнен в виде усеченного конуса с фланцем, седлом и двумя отверстиями с резьбой трубной цилиндрической 2 дюйма. Седло перекрывается клапаном 3 с резиновым уплотнением. Клапан собран с мембраной 6, которая жестко закреплена между клапаном 3 и тарелкой 7. В свою очередь, мембрана 6 закреплена между корпусом 1 и крышкой 2.
Пружина 4 зажата между тарелками 7, 8 мембраны и регулировочного винта 5. Путем вращения регулировочного винта 5 перемещается нижняя тарелка 8, изменяя, таким образом, усилия пружины 4, которая определяет настройку клапана 3 на давление в заданных пределах.
Газ из сети через входной патрубок корпуса входит в надмембранную полость. При установившемся режиме контролируемое давление газа в установленных пределах уравновешивается настроенной пружиной и клапан герметично закрыт.
Когда давление газа в сети (также и в надмембранной полости) превысит предел настройки, мембрана 6, преодолевая усилия пружины 4, опустится вместе с клапаном 3, открывая при этом выход газа в атмосферу через выходной патрубок.
Сброс газа произойдет до снижения давления в сети ниже настроенного, после чего под действием пружины 4 клапан 3 закроется.

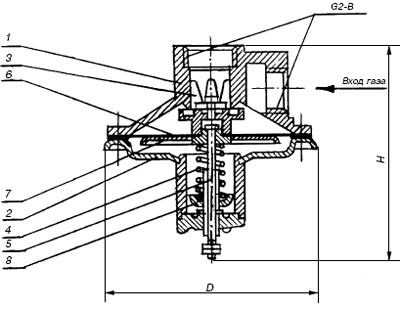

Клапаны пружинные сбросные ПСКУ-50:
1 — корпус; 2 — крышка; 3 — клапан с направляющей; 4 — пружина; 5 — регулировочный винт; 6 — мембрана; 7 — тарелка; 8 — тарелка пружины
