Неразъемные изолирующие соединения (СИ)

Неразъемное изолирующее соединение СИ предназначено для диэлектрического прочноплотного соединения участков трубопроводов с целью предотвращения распространения по нему электрического тока. Неразъемные изолирующие соединения СИ могут иметь как надземное, так и подземное исполнение. Рабочая среда, транспортируемая через СИ: диэлектрические жидкости и газы с избыточным давлением не более 7,0 МПа (70 кгс/см²). СИ выпускаются в следующих исполнениях: под сварку, фланцевые и резьбовые. Установка неразъемных изолирующих соединений СИ возможна на трубопроводы диаметром от 20 мм до 150 мм.

Присоединение резьбовое

Присоединение резьбовое:
1 — изолятор; 2 — корпус; 3 — опора изолятора

Условное обозначение L, мм Ду, мм D, мм d, дюйм Масса, кг
СИ 20р 76 20 60 G¾-A 0,9
СИ 25р 76 25 60 G½-A 0,9
СИ 32р 76 32 73 G¾-A 1,2
СИ 40р 78 40 83 G1½-A 1,3
СИ 50р 97 50 89 G2-A 2,0

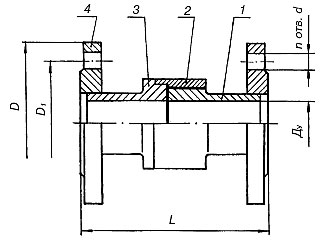

Присоединение фланцевое

Присоединение фланцевое:
1 — изолятор; 2 — корпус; 3 — опора изолятора; 4 — фланец

Условное обозначение L, мм Ду, мм D, мм D1, мм d/n, дюйм Масса, кг
СИ 50ф 170 50 160 125 18/4 5,2
СИ 65ф 185 65 180 145 18/4 6,0
СИ 80ф 200 80 195 150 18/8 8,0
СИ 100ф 205 100 215 180 18/8 9,5
СИ 125ф 230 125 245 210 18/8 18,0
СИ 150ф 340 150 280 240 22/8 34,0
СИ 200ф 420 200 335 295 22/12 52,0

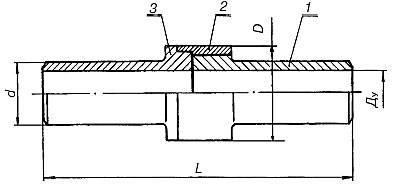

Присоединение под сварку

Присоединение под сварку:
1 — изолятор; 2 — корпус; 3 — опора изолятора

Условное обозначение L, мм Ду, мм D, мм d, мм Масса, кг
СИ 20с 350 20 60 25 1,3
СИ 25с 350 25 60 33 1,4
СИ 32с 350 32 76 40 2,0
СИ 40с 350 40 76 48 2,5
СИ 50с 350 50 89 57 3,1
СИ 65с 500 65 115 76 4,0
СИ 80с 500 80 121 89 5,6
СИ 100с 500 100 147 108 7,0
СИ 125с 500 125 168 133 9,6
СИ 150с 500 150 193 159 12,5
СИ 200с 500 200 233 219 16,0

Предприятия-изготовители

  1. «Мален», ЗАО

Цена на оборудование предоставляется по запросу.
